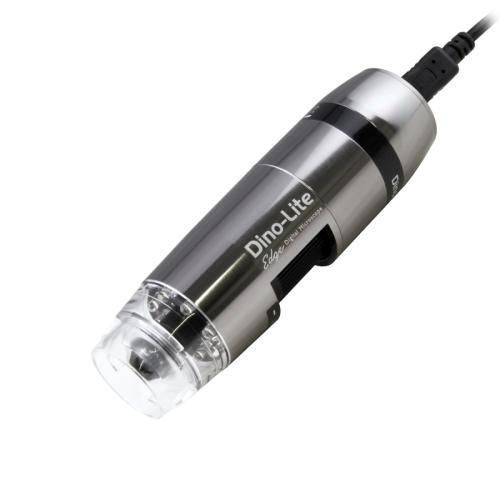

Videomicroscópio digital AM7515MTFP-APL

para inspeçãopolarizadopolarizante

Visão geral do produto
O AM7515MTFP-APL é um microscópio de inspeção digital de 5,0 megapixels com distância de trabalho extra longa (ELWD) que oferece aumento de 45–70x. Integra um laser Aim Point (APL) para apontamento visual, um polarizador integrado para controlar reflexos, Automatic Magnification Reading (AMR) e Flexible LED Control (FLC). A carcaça metálica (alumínio) e a lente de vidro com revestimento antirreflexo permitem imagens nítidas a uma distância de trabalho de até 108 mm a 70x.

Aplicações
Este modelo ELWD é adequado para inspeção industrial, reparo, retrabalho e montagem quando é necessária maior distância ao objeto ou um campo de visão maior. Também é apropriado para objetos volumosos ou frágeis que não podem ser tocados e para inspeção de superfícies brilhantes ou reflexivas como metal, plástico, vidro, joias e componentes eletrônicos. A função AMR apoia fluxos de trabalho frequentes de medição.

Aim Point Laser (APL)
O Aim Point Laser (APL) é um laser integrado através da lente que projeta um ponto vermelho de referência para auxiliar no posicionamento e foco do alvo sem contacto.

Principais características

• Sensor CMOS Edge de 5,0 megapixels (2592 x 1944)
• Extra Long Working Distance (ELWD) / Long Working Distance (LWD)
• Faixa de aumento 45–70x
• Polarizador integrado para controlo de reflexos
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC) com 8 LEDs brancos (on/off)
• Aim Point Laser (APL) — diodo laser 656 nm
• Funções de medição extensas e calibração
• Tampas frontais intercambiáveis incluídas
• Interface USB 2.0; wireless-ready com WF-10 (opcional)

Tabela de dados ópticos
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
Listed values may differ slightly | | * Without front cap | | | Unit = mm
45 | - | 146 | 8.7 | 6.9 | 2.1
50 | - | 135 | 7.8 | 6.3 | 1.8
60 | - | 120 | 6.5 | 5.2 | 1.3
70 | - | 108 | 5.6 | 4.5 | 1.0

Especificações / Detalhes técnicos

• Iluminação: 8 LEDs brancos, comutáveis on/off
• Filtro IR: IR cut-filter >650 nm
• Difusor: Sim (N3C-D incluído)
• Filtro de emissão: Não
• Polarizador: Integrado
• Ponteiro laser: Diodo laser 656 nm (Aim Point Laser)
• Aumento: 45 ~ 70x
• Macro zoom: Não
• Distância de trabalho: Longa / Extra Long (ver tabela)
• Tipo de lente: Vidro com revestimento antirreflexo
• Tipo de sensor: CMOS
• Resolução: 5,0 Megapixels (2592 x 1944)
• Frequência máxima de fotogramas: 30 fps
• Interface: USB 2.0
• Sistemas operativos: Windows 7, 8, 10 & 11; MacOS 10.14 e superiores
• Software: DinoCapture 2.0 (Windows), DinoXcope (MacOS)
• Formatos de imagem suportados (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Formatos de vídeo suportados (Windows): WMV, FLV, SWF
• Formatos de imagem suportados (MacOS): JPEG, PNG
• Formatos de vídeo suportados (MacOS): MOV (max 1.3MP)
• Normas de imagem: DirectShow, UVC
• WiFi: Preparado para wireless (requer WF-10, opcional)
• Material da caixa: Metal / Alumínio
• Dimensões: 107 mm (L) x 32 mm (D)
• Peso: 140 g
• Comprimento do cabo: 1,8 m
• Funcionalidades especiais: AMR, FLC, APL, microtouch sensor, ESD safe
• Medição: Sim (funções de medição extensas)
• Calibração: Sim
• Conteúdo da embalagem: Microscope, carry pouch, software CD, calibration target, user manual, N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S
• Garantia: 2 anos (garantia europeia)
• Aprovações regulamentares: CE, FCC, ROHS
• Intervalo de preço indicativo: EUR 900,00 - EUR 1000,00
