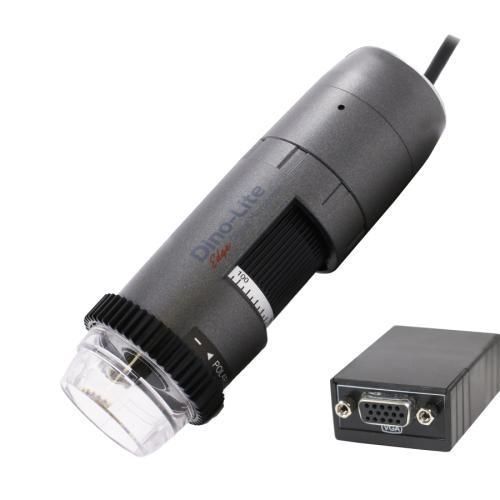

Videomicroscópio digital AM5216ZTL

para inspeçãopolarizadode luz branca

Visão geral do produto
O AM5216ZTL é um microscópio digital de inspeção com saída VGA que fornece imagens em tempo real em 1280 x 720 (720p). Conecta-se diretamente a monitores VGA (D-SUB) e entrega até 60 fps para inspeção ao vivo suave. O polarizador linear ajustável reduz reflexos em superfícies brilhantes e o sensor Microtouch permite congelar a imagem e controlar o on/off dos LEDs. O AM5216ZTL substitui o modelo AM5116ZTL.

Aplicações recomendadas
Indicado para inspeção de PCBs, montagem e retrabalho eletrônico, controlo de qualidade de componentes pequenos, inspeções micromecânicas e qualquer aplicação que exija visualização em tempo real com distância de trabalho estendida (até 15 cm).

Principais características

• Saída direta VGA (D-SUB) para ligação a monitores VGA
• Resolução do sensor: 1280 x 720 (720p)
• Taxa máxima de frames: 60 fps para imagens em tempo real
• Faixa de ampliação: 10x ~ 140x
• Longa distância de trabalho: até 15 cm
• Polarizador linear ajustável para reduzir brilho/reflexos
• Sensor Microtouch: congelamento de imagem e controlo de LEDs
• 8 LEDs brancos, LEDs comutáveis
• Filtro IR >650 nm e difusor incluído (N3C-D)
• Lente de vidro com revestimento antirreflexo; sensor CMOS

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD (Unit = mm)
10 | 234.5 | 39.0 | 22 | 12
20 | 112.5 | 19.5 | 11 | 4.5
30 | 72.5 | 13.0 | 7.3 | 3.1
40 | 54.5 | 9.8 | 5.5 | 1.8
50 | 43.5 | 7.8 | 4.4 | 1.2
60 | 37.5 | 6.5 | 3.7 | 0.9
70 | 33.7 | 5.6 | 3.2 | 0.6
80 | 31.3 | 4.9 | 2.8 | 0.5
90 | 29.9 | 4.3 | 2.4 | 0.37
100 | 29.2 | 3.9 | 2.2 | 0.28
110 | 29.1 | 3.5 | 2.0 | 0.22
120 | 29.3 | 3.3 | 1.9 | 0.17
130 | 29.8 | 3.0 | 1.7 | 0.12
140 | 30.5 | 2.8 | 1.6 | 0.09

Especificações
Iluminação
Tipo de LED: White
Número de LEDs: 8
LED on/off: Sim (Microtouch)
Filtro infravermelho: IR cut-filter >650 nm
Difusor: Sim (N3C-D incluído)
Filtro de emissão: Não
Polarizador: Sim, linear e ajustável

Óptica
Ampliação: 10x ~ 140x
Macro zoom: Não
Distância de trabalho: Longa (até 15 cm)
Tipo de lente: Vidro com revestimento antirreflexo

Sensor
Tipo de sensor: CMOS
Resolução: 1280 x 720 (720p)
Taxa máxima de frames: 60 fps

Compatibilidade
Interface: VGA (D-SUB)
WiFi: Não

Caixa
Material da caixa: Composite / plástico
Bloqueio de ampliação: Sim
Dimensões: 10,5 cm (C) x 3,2 cm (D)
Peso: 105 g
Comprimento do cabo: 0,6 m

Recursos
Recurso especial: Sensor Microtouch (congelamento de imagem e controlo de LED)
Medição: Não
Calibração: Não
ESD seguro: Não

Informações
Conteúdo da embalagem: Microscope, carry pouch, power adapter, front cover box, user manual
Garantia: 2 anos (garantia europeia)
Regulamentação: CE, FCC, ROHS
Intervalo de preço indicativo: EUR 600,00 - EUR 800,00
