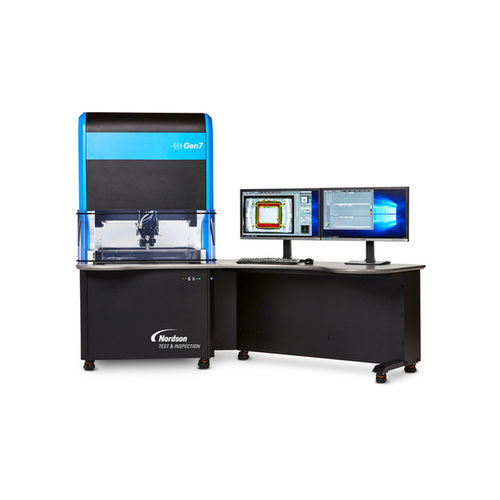

Sistema de inspeção com servoacionamento AMI Gen7 C-SAM®

controlado por computadorcontrolado por computadorpara a indústria farmacêutica

Visão geral
O AMI Gen7 C-SAM é um sistema de microimagem acústica para inspeção interna não destrutiva de peças e wafers em laboratório. Combina uma grande área de varredura iluminada, o software Sonolytics 2 e controlo de movimento de alta velocidade para suportar modos de aquisição em alta resolução em amostras até um mandril de wafer de 350 mm.

Principais características

• Área de varredura 350 × 350 mm, suportando desde peças pequenas até mandris de 350 mm.
• Software Sonolytics 2 com interface orientada ao operador (Windows 10).
• Aquisições rápidas com cinco motores de varredura independentes e contrapeso acionado por motor linear.
• Digitalizador até 6 GHz (12 bits) e resolução de imagem até 32K × 32K.
• Suporte a dois monitores 28" 4K e conectividade USB 3.0; configurações de bancada reta e curva.

Funções avançadas

• PolyGate para gating avançado e análise por camadas.
• SonoSimulator para simulação acústica e planeamento de inspeções.
• Virtual Rescanning Mode (VRM) para reprocessar aquisições sem novo escaneamento físico.
• Frequency Domain Imaging (FDI) para contraste baseado em frequência e discriminação de defeitos.

Especificações em resumo
Área de varredura: 350 mm × 350 mm
Curso do eixo Z: 170 mm
Motores X/Y: 2 × motor de haste linear cada
Motor Z: servo motor com fuso de avanço
Sistema operativo: Windows 10 com Sonolytics 2
Computador: Intel i7, SSD/HD
Digitalizador: até 6 GHz, 12 bits
Resolução de imagem: até 32K × 32K
Monitores: dual 28" 4K
Configuração de bancada: reta e curva
USB: USB 3.0
Contrapeso: acionado por motor linear

Aplicações típicas

• Inspeção não destrutiva de conjuntos eletrónicos e uniões.
• Localização de defeitos em wafers, embalagens e interfaces coladas.
• Análise de materiais e investigação de falhas em alta resolução.
