Sistema de gravação MicroMark®

Visão geral

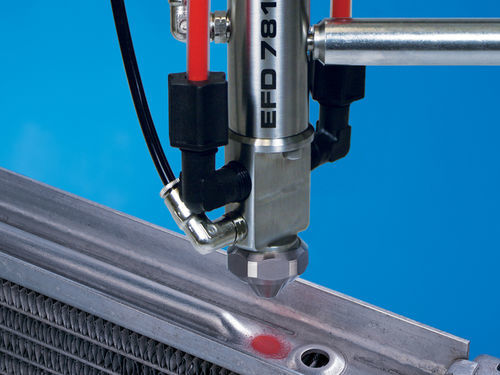

Os sistemas de válvula de marcação por pulverização MicroMark® da Nordson EFD utilizam um atraso de ar programável para limpar o bico e fornecer marcações repetíveis para codificação por cor, indicação de aprovado/reprovado e estado de produção/teste. Os sistemas geram padrões circulares e faixas de 5,0 mm a 30,4 mm de largura sem overspray quando devidamente configurados. As válvulas podem ser acionadas manualmente ou integradas a controladores externos.

Características

• Atraso de ar programável para evitar entupimento, gotejamento e secagem
• Alta repetibilidade — tamanho e posicionamento consistentes das marcações
• Taxa de ciclo superior a 400 ciclos/minuto (dependendo da aplicação)
• Sem névoa nem overspray com configuração adequada
• Projeto de baixa manutenção que reduz tempos de paragem
• Modos de ativação: manual ou interface com sistemas externos

Fluidos compatíveis

• Tintas de marcação
• Tintas de sinalização/paint (fluidos pigmentados)

MicroMark 781RC (recirculante)
A configuração 781RC inclui uma bomba de recirculação para manter pigmentos em suspensão, proporcionando padrões de pulverização uniformes e reduzindo entupimentos, disparos perdidos e a necessidade de manutenção frequente.

Opções e configurações do sistema

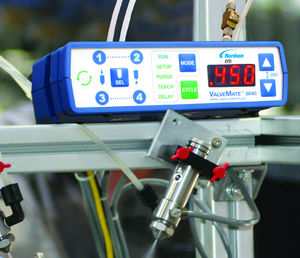

• Sistema completo 781RC: válvula spray 781RC-SS, controlador ValveMate 8040 (solenoide em linha), conjunto de carcaça da bomba de recirculação e reservatório de fluido.
• Sistema completo MM781-SS: válvula de dosagem 781S-28, controlador ValveMate 8040 e reservatório de fluido.
• Válvulas podem ser usadas isoladamente (ativação manual) ou integradas em equipamentos de dosagem automatizados para maior produtividade.

Recursos e documentação
Folhas de dados, manuais de operação, guias de iniciação rápida, guias de reconstrução e manutenção de válvulas e documentação técnica estão disponíveis para os sistemas MicroMark e controladores ValveMate.

Especificações técnicas

• Largura de marcação: 5,0 mm a 30,4 mm
• Tipos de padrão: padrões circulares e faixas
• Taxa de ciclo: > 400 ciclos/minuto (típico, depende da configuração)
• Gestão de fluidos: tintas de marcação e tintas pigmentadas; 781RC fornece recirculação para manter pigmentos em suspensão
• Ativação: manual ou via sinais de controlo externos / interface de sistema
• Componentes típicos: 781RC-SS, 781S-28, ValveMate 8040, carcaça da bomba de recirculação, reservatório de fluido
• Foco de projeto: consistência no tamanho/posição das marcações, eliminação de entupimentos e disparos perdidos, redução do overspray
