Unidade de controle de pressão ValveMate™

para válvulaseletrônicodigital

Visão geral

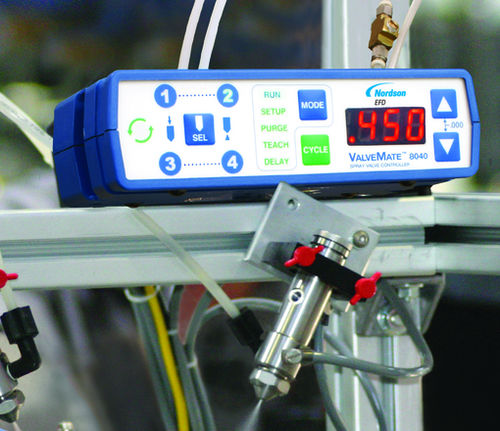

Os controladores de válvula de pulverização Nordson EFD ValveMate fornecem controlo preciso do padrão de pulverização usando ar de baixo volume e baixa pressão (LVLP) na bocal. O regulador de pressão de ar da bocal é ajustável (típ. 0–30 psi; 7140 disponível também em 0–100 psi) e os solenóides pneumáticos de resposta rápida proporcionam alta eficiência de transferência com redução do overspray. Projetados para configuração rápida, integração com PLC e operação fiável em linhas automatizadas.

Características & benefícios

• Canais de atuação independentes e programáveis (modelos mono ou duplo)
• Design LVLP para maior eficiência de transferência e redução do overspray
• Regulador de pressão do ar da bocal ajustável (0–30 psi padrão; opção 0–100 psi em algumas versões 7140)
• Atraso de corte do ar ajustável de 0,0 a 2,5 s
• Memória não volátil que mantém as configurações após a perda de energia
• Solenóides pneumáticos de resposta rápida para temporização precisa
• Fácil interface com PLCs e equipamentos de automação

Modelos disponíveis

• ValveMate 8040 — controlador capaz de operar até duas válvulas de pulverização; utiliza conjuntos de solenóide externos (vendidos separadamente)
• ValveMate 7140 — controlador para aplicações com uma única válvula; solenóides internos; disponível em 0–30 psi e 0–100 psi

Números de peça (selecionados)
7015341 — Controlador ValveMate 7140, 0–30 psi (0–2 bar) — Para válvulas 781Mini, 781S, 784S, 787MS
7015429 — Controlador ValveMate 7140, 0–100 psi (0–7 bar) — Para válvulas 781Mini, 781S, 784S, 787MS
7022120 — Controlador ValveMate 8040* — Para válvulas 781Mini, 781S, 784S, 787MS

Kits de solenóide
7022250 — Kit de solenóide, dois solenóides em linha para bocal/ar de acionamento — Para ValveMate 8040
7022251 — Kit de solenóide, dois blocos duplos para bocal/ar de acionamento — Para ValveMate 8040

Notas

• Para cada ValveMate 8040 encomendado, selecione o conjunto de solenóide apropriado de acordo com o número de válvulas de pulverização utilizadas.
• Cada kit de solenóide inclui conector de 6 pinos pré‑cabado e caixa, cabo de 3,6 m (12 ft), mangueira de entrada de ar e acessórios push‑in.

Características / especificações técnicas

• Regulador de pressão do bocal: ajustável, típ. 0–30 psi (0–2 bar); 7140 também disponível em 0–100 psi (0–7 bar)
• Design: LVLP para alta eficiência de transferência
• Atuação: canais independentes e programáveis
• Atraso de corte do ar: 0,0–2,5 s (ajustável)
• Memória: não volátil para manter configurações
• Válvulas suportadas: 781Mini, 781S, 784S, 787MS
• 8040: controla até 2 válvulas (solenóides externos)
• 7140: para controlo de uma válvula (solenóides internos)
• Interfaces: integração simples com PLC e automação
• Kits de solenóide: conector, caixa, cabo, mangueira de entrada e acessórios incluídos
