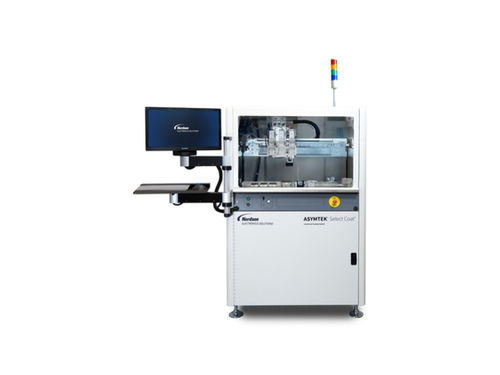

Sistema de revestimento para produção Select Coat® SL-1040

de piso

Visão geral
O ASYMTEK Select Coat SL-1040 é uma plataforma de revestimento conformal de alto rendimento, projectada para aplicações selectivas em conjuntos electrónicos. Integra uma estação de limpeza ultrassónica, configurações avançadas de válvulas e o software ASYMTEK EasyCoat 6 para maximizar o tempo de actividade, a repetibilidade e a eficiência à primeira passagem.

Inovações e características principais
O SL-1040 inclui uma Estação de Limpeza Ultrassónica programável (patente pendente) que remove depósitos em bicos e pontas de agulha por cavitação, sem escovagem mecânica. A estação comunica com um sistema de solvente autonivelante que mantém automaticamente o nível de solvente e fornece notificações de reabastecimento com períodos de tolerância configuráveis.

Desempenho e precisão
A plataforma oferece precisão de aproximadamente ±100 µm e capacidade de processo com alvo Cmk ≥ 1,67. A detecção de altura por laser e o sistema de visão de alto aumento permitem evitar zonas proibidas com precisão e melhorar a selectividade em diferentes layouts de placa.

Pacotes de trim e modos de aplicação
Estão disponíveis pacotes de trim configuráveis para optimizar o desempenho conforme a viscosidade e as necessidades de produção. Os modos de aplicação suportados incluem:

• Selectividade – configuração de alternância de dupla válvula e combinações de tecnologias de válvula para minimizar mascaramento e controlar zonas de exclusão.
• Produtividade – revestimento simultâneo com dupla válvula e ajuste de pitch programável para peças multiple‑up, reduzindo o tempo de ciclo.
• Precisão – detecção de altura por laser, visão de alto aumento e combinações de válvulas para aplicações de detalhe.
• Productivity Plus – revestimento simultâneo com dupla válvula e opção de terceira válvula para cobertura de grandes áreas e zonas de difícil acesso.
• Multi‑Efficiency – soluções de tripla válvula para múltiplas operações na mesma placa, incluindo formação de bermas de gel.

Limpeza ultrassónica e manutenção
A estação ultrassónica é totalmente programável via EasyCoat 6 e pode ser executada em horários definidos pelo operador (por exemplo: antes de idle, no início do programa, após idle ou periodicamente). Quando uma ponta de válvula é inserida, o ciclo de limpeza agita o solvente com ondas de alta frequência para remover depósitos que a limpeza estática não consegue, reduzindo paragens não planeadas.

Fluidos suportados
O sistema suporta fluidos à base de solvente de baixa viscosidade (~25–125 cps) e fluidos de viscosidade média/alto teor de sólidos (~125–1200 cps), dependendo do pacote de trim e da selecção de válvulas.

Software e integração
O ASYMTEK EasyCoat 6 fornece programação, gestão de agendas de limpeza e controlos de manutenção preventiva. A plataforma integra‑se com aplicadores ASYMTEK como o SC‑450 PreciseCoat Jet e oferece opções para controlo de caudal e viscosidade.

Aplicações
Concebido para revestimento conformal em produção electrónica de grande volume onde repetibilidade, rendimento à primeira passagem e tempo de actividade são críticos: protecção selectiva de PCB, multiple‑up e linhas com elevado mix de produtos.

Especificações técnicas

• Marca: ASYMTEK
• Modelo: Select Coat SL-1040
• Precisão da plataforma: ±100 µm (típico)
• Capacidade de processo: alvo Cmk ≥ 1,67
• Estação de Limpeza Ultrassónica: patente pendente; programável via EasyCoat 6; limpeza por cavitação de bicos/pontas
• Sistema de solvente: autonivelante com gestão automática do nível, notificação de reabastecimento configurável e período de tolerância
• Intervalos de viscosidade suportados: ~25–125 cps (baixa viscosidade); ~125–1200 cps (média/alto teor de sólidos)
• Configurações de válvulas: dupla válvula, dupla + terceira válvula (tripla)
• Visão e detecção: sistema de visão de alto aumento e detecção de altura por laser
• Funcionalidades de produtividade: revestimento simultâneo dupla válvula, pitch programável, capacidade multiple‑up
• Software: ASYMTEK EasyCoat 6; compatível com SC‑450 PreciseCoat Jet e aplicadores relacionados
