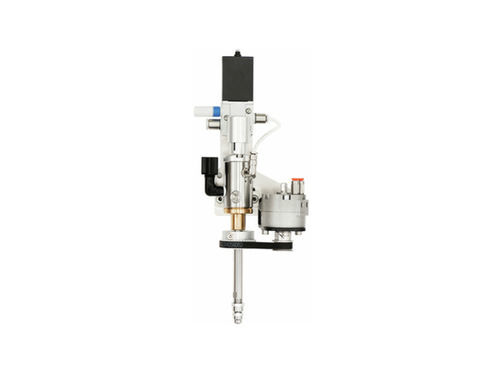

Sistema de revestimento com filme plástico ASYMTEK Select Coat SC-280

para produçãode alta velocidade

Visão geral
O Select Coat® SC-280 é um aplicador de filme que combina velocidade, precisão e controlo de processo para maximizar o desempenho do revestimento e a produtividade. A aplicação de alta velocidade, não atomizada, oferece excelente definição de bordas e performances de arranque/paragem, produzindo filmes uniformes com overspray mínimo, reduzindo mascaramento, consumo de material e retrabalho. Para maior estabilidade de processo, o SC-280 está disponível em configuração de circulação com gestão de temperatura em circuito fechado para manter viscosidade e qualidade constantes. Projetado para aplicação seletiva automatizada de revestimentos conformais de baixa viscosidade (<125 cP), o SC-280 aplica espessuras de filme húmido de 12,5 a 100 μm (0,5–4 mil) para materiais à base de solvente e 100 a 250 μm (4–10 mil) para materiais 100% sólidos.

Precisão e produtividade
A aplicação de filme de alta velocidade e não atomizada fornece cobertura consistente de largura variável com definição precisa das bordas e excelente utilização de material.

Principais benefícios

• Eficiência de transferência próxima de 100%, melhorando a utilização de material em ~30–50%
• Aplicação precisa e seletiva com excelente definição de bordas
• Altas velocidades de revestimento (até 750 mm/s / 30 in/s) para elevado rendimento
• Reduz overspray, mascaramento e retrabalho em comparação com métodos atomizados
• Trajeto de fluido em aço inoxidável compatível com uma ampla gama de químicas de revestimento conformal
• Acessórios de inclinação opcionais melhoram o acesso a superfícies estreitas ou inclinadas

Aplicações ideais

• Revestimento seletivo automatizado de PCBA com zonas de padrão definidas
• Processos de revestimento onde o mascaramento é dispendioso ou impraticável
• Ambientes de produção de médio a alto volume
• Materiais de revestimento conformal de baixa viscosidade (semelhantes ou ligeiramente mais densos que a água)

Custo de propriedade, rendimento e vantagens de disponibilidade

• Redução do custo total de propriedade através da diminuição de mascaramento, overspray e desperdício de material
• Maior rendimento na primeira passagem aplicando filmes consistentes com bordas nítidas que respeitam zonas de exclusão
• Redução de retrabalhos e sucata graças a uma aplicação previsível e uniforme
• Melhoria do rendimento com deposição de filme em alta velocidade
• Maior disponibilidade e fiabilidade por meio de um design não atomizado robusto com capacidades de controlo de processo

Sistemas e software compatíveis (exemplos)

• ASYMTEK Select Coat SL-940 Conformal Coating System
• ASYMTEK Select Coat SL-1040 Conformal Coating System
• ASYMTEK Vantage Series
• ASYMTEK Forte Series
• ASYMTEK Spectrum II
• ASYMTEK Quantum Q-6800
• MARCH AP Batch Series
• MARCH FlexTRAK Series
• MARCH SPHERE Series
• MARCH VIA Series

Opções suportadas (exemplos)

• Acessório de inclinação de quinta-axial ASYMTEK
• Opções de largura do leque laser
• Suporte duplo simultâneo
• Software ASYMTEK EasyCoat
• Sistema de controlo de viscosidade ASYMTEK

Características / especificações técnicas

• Projetado para revestimentos conformais de baixa viscosidade: operável abaixo de 125 cP
• Espessura de filme húmido (solventes): 12,5 – 100 μm (0,5 – 4 mil)
• Espessura de filme húmido (100% sólidos): 100 – 250 μm (4 – 10 mil)
• Velocidade máxima de revestimento: até 750 mm/s (30 in/s)
• Eficiência de transferência próxima de 100% (melhoria da utilização de material ~30–50%)
• Deposição de filme não atomizada e de alta velocidade com definição precisa das bordas
• Configuração de circulação opcional com gestão de temperatura em circuito fechado para controlo da viscosidade
• Trajeto de fluido em aço inoxidável compatível com várias químicas conformais
• Acessórios de inclinação/fixação opcionais para geometrias anguladas ou restritas
