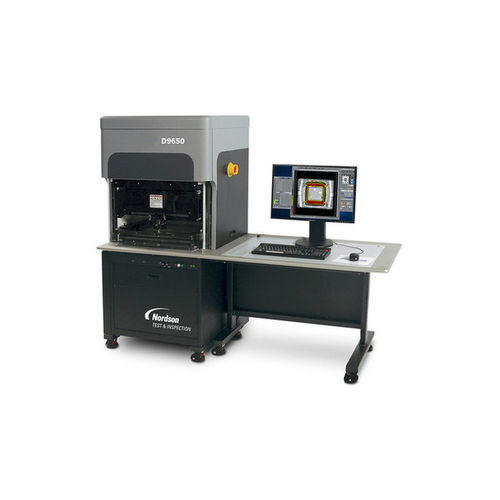

デジタル式顕微鏡 AMI D9650Z C-SAM®

研究用検査用倒立型

これは、サンプルを下側からスキャンするための反転トランスデューサーを備えた最初の音響顕微鏡です。 D9650Zは、パワーモジュールのテストを可能にし、標準のC-SAM操作を実行するための強化された機能を備えた最新のC-SAM技術を組み込んでいます。この新しいシステム構成は、ヒートシンク接合の完全性、接合層の厚さ、およびワイヤーボンド溶接の検査に最適化されています。PolyGate技術を備えたSonolyticsソフトウェアプラットフォームによって駆動されるD9650Zは、低ボリュームの生産環境での故障解析、プロセス開発、およびQCスクリーニングに最適です。 特徴: - サンプルを乾燥させたまま下からスキャンするためのWaterPlume。 - サンプルを取り外す前に余分な水を除去するための統合ドライヤー。 - オプションのデジタル画像解析（DIA）は、自動受け入れ/拒否基準を設定します。 - Windows® 10 UltimateでのSonolytics2インターフェースは、多言語および64ビット機能を提供します。 - タワーに取り付けられたスキャン参照プラットフォームとサンプル固定具による正確なスキャン。 テストを可能にするための強化された機能: - パワーモジュールのテストおよび標準のC-SAM操作の実行 検査に最適: - ヒートシンク接合の完全性 - 接合層の厚さとワイヤーボンド溶接 - 故障解析、プロセス開発、QCスクリーニングに最適 D9650Zシステムの追加機能: - Windows 10用Sonolytics 2: 多言語操作を含む - WaterPlume: サンプルの上面を乾燥させたままにする非浸漬構成 - Probing-Gate: 関心のある深さでパラメータを自動設定 - ピクセルピッチ: オペレーターが画像解像度を決定するために希望する領域を選択 - 自動スキャン: 複数の場所でゲイン、フォーカス、視野を自動的に調整 - 動きマップ: スキャン領域のインタラクティブなグラフィカル表現を提供 - カラーマップ: 事前定義されたカラーマッピングを使用して画像を強化 - C-SAM Interactive: ユーザーアプリサポートを提供 - 直感的な学習ツール - 機器の設定とパラメータ: 保存されたすべての画像に対して自動的に保存され、以前の設定を呼び出す - デュアルWaterplume: 単一およびデュアル構成。2つの部品を同時にスキャン - デジタルファイル出力: GIF、JPG、TIF、BMP、PCX - クリーンルーム対応: ESD安全な表面を含む - 簡単なロード/アンロード: オープンエリアスキャンタワーからサンプルに簡単にアクセス 技術仕様 / 特徴: - 下側からのスキャン用の反転トランスデューサー - 乾燥サンプルスキャン用のWaterPlume技術 - 統合ドライヤー - オプションのデジタル画像解析（DIA） - Sonolytics2ソフトウェア（Windows 10 Ultimate、多言語、64ビット） - タワーに取り付けられたスキャン参照プラットフォーム - パワーモジュール、ヒートシンク接合、接合層の厚さ、ワイヤーボンド溶接に最適化 - 故障解析、プロセス開発、QCスクリーニング - 自動スキャン、動きマップ、カラーマップ、C-SAM Interactive、デュアルWaterplume - デジタル出力: GIF、JPG、TIF、BMP、PCX - クリーンルーム対応、ESD安全な表面 - 簡単なサンプルアクセス
