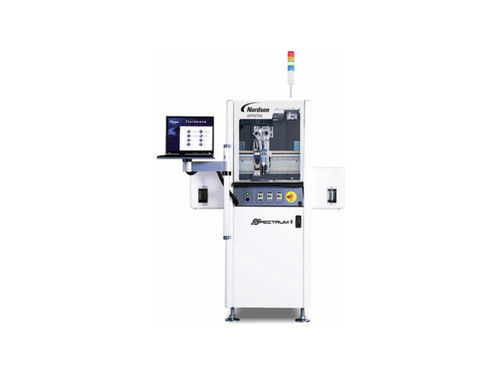

自動液体ディスペンサ ASYMTEK Spectrum II S2-900

自動全自動式組み立て用

概要
ASYMTEK Spectrum® II S2‑900 は、モバイル機器、半導体、MEMS、PCB の組立てにおける一貫した大量生産向けの精密流体ディスペンシングシステムです。スループットや歩留まり、用途に合わせた構成可能なシステムパッケージを提供します。

主な利点

• 生産フロア向けのコンパクトな設置面積
• 狭ギャップでの高速かつ高精度のディスペンス
• デュアル同時ディスペンス、デュアルレーンオプションによるスループット向上
• 再現性を高める特許取得済みクローズドループ制御
• 複数のバルブ種・用途に対応する拡張性
• 高度な処理ルーチンを備えた Fluidmove® ソフトウェア
• 高い X–Y ウェットディスペンス精度と精密な Z 軸制御

システムパッケージの選択

• Essential（基本） – 加熱とシングルレーン処理を備えた多品種生産向けの精密塗布ソリューション。
• High Yield（高歩留まり） – 高解像度 Monocle ビジョンとピエゾ駆動 IntelliJet® を追加し制御と精度を強化。
• Productivity（生産性） – デュアルレーン構成により、片側でディスペンスを行いながら他側で部品を待機させることでスループット向上。
• Productivity Plus（生産性プラス） – 前後の待機ステーションに加熱機能を備え、搬送時間短縮とスループット最大化を図るデュアルレーン構成。

対応機器とソフトウェア

• バルブ種：ジェッティング、オーガ、タイムプレッシャー、シリンジ、ダイアフラム、ニードル、メータリングバルブ
• 用途：アンダーフィル、キャビティフィル、ダイアタッチ、精密コーティング、封止、接着剤塗布等
• デュアルレーンやレーン別加熱オプション
• Fluidmove®：フィデューシャル検出、Iterative Dummy Dot、Tilt Dispensing、ADS、Monocle Vision Package などをサポート

代表的なバルブ / モジュール

• IntelliJet®（ジェッティング）
• NexJet NJ‑8（ReadiSet カートリッジ）
• DispenseJet（DJ‑2100、DJ‑2200、DJ‑9500）
• DV‑7000 / DV‑8000C Heli‑Flow ポンプ
• シリンジ、ニードル、調整可能なメータリングバルブ、サックバック付ダイアフラムバルブ等

対応オプションと機能

• Calibrated Process Jetting（CPJ）
• 高解像度 Monocle Vision Package（MVP）
• 非接触レーザー高さセンサー
• Fids‑on‑the‑Fly 等のビジョンガイドルーチン
• コンティニュアスパスのモーション制御、Tilt Dispensing
• デュアル同時／デュアルアクションディスペンスモード

用途例

• PCBA・半導体パッケージ向けの精密アンダーフィル
• キャビティ充填およびエンキャプスレーション
• 選択的およびコンフォーマルコーティング
• はんだマスク、接着剤、シール材の塗布
• MEMS や高密度電子機器向けのマイクロディスペンス

技術仕様

• モデル：ASYMTEK Spectrum II S2‑900
• 動作制御：高精度 X–Y テーブルと精密な Z 軸制御
• ディスペンスモード：ジェッティング、タイムプレッシャー、体積式、シリンジ/ニードル、メータリング
• スループット：シングルレーン、デュアルレーン、Productivity、Productivity Plus（前後加熱オプション）
• プロセス制御：特許取得済みクローズドループ制御
• ビジョンオプション：Monocle MVP 高解像度
• ソフトウェア：Fluidmove®
• 対応材料：アンダーフィル、エンキャプスラント、コーティング材、接着剤 等
• 統合：生産ライン統合向けのモジュラー設計
