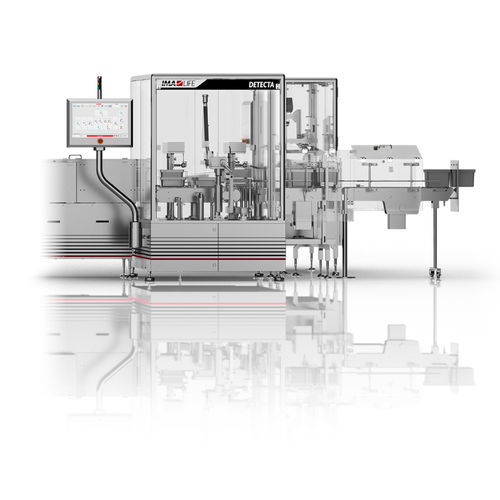

光学式検査システム DETECTA

自動全自動半自動

製品概要
DETECTAは、RTU（Ready-to-Use）注射器および事前キャップ済みカートリッジのライン内品質検査用モジュラー式インスペクションシステムです。検査・ハンドリング専用の複数モジュールを、工場レイアウトに合わせて構成可能なコンベアで接続して使用します。DETECTAは高速充填仕上げ装置との統合が可能で、部品単位およびトレイ（タブ）単位でのトレーサビリティと排除機能を提供します。

主な機能

• トレイの自動コード印字：QRコード印刷またはラベル貼付
• トレイ上のQRコード／ラベルの存在および可読性確認
• 各注射器・事前キャップカートリッジのプランジャー（ピストン）存在確認と位置検査（100%）
• ストッパー／シール性能の監視
• 不適合部品の個別識別および除去
• 不適合発生時のトレイ全体の排除
• 上流の充填機検査で「不良」とマークされた部品の追跡・排除

機械の特徴

• トレイコーディング（プリンタまたはラベル貼付）
• QRコード／ラベルの存在・可読性チェック
• プランジャーの100%存在・位置検査
• トレイ内の単一不適合品の自動排除
• トレイ全体の排除機能
• 上流の充填仕上げ機とのインターフェース、下流接続は要望に応じて対応

ビジョンシステム
DETECTAはテレセントリックおよび共焦点（コンフォーカル）イメージングを使用して、ネスト内の高精度な連続検査を実行します。これらのビジョン技術により、印刷物・コード・部品形状の高精度検査が可能で、高速注射器生産ラインへの適用に適しています。

メディア & 資料（概要）
製品ページには、機械およびレイアウトの高解像度画像、プランジャー存在/位置検査、印字検査、トレイ転送・排除動作の詳細画像、ならびにINJECTA充填仕上げ機との統合を示すプロモーション動画などが掲載されています。

仕様 / 技術データ

• 自動化：完全ロボット化または半自動構成
• 設置寸法（L x W x H mm）：6,000 x 4,700 x 2,050
• プランジャー検査：100%
• RTU注射器寸法範囲：0.5 – 20 ml
• 注射器処理能力：充填仕上げ機に依存
• RTUカートリッジ寸法範囲：1 – 20 ml
• カートリッジ処理能力：充填仕上げ機に依存
