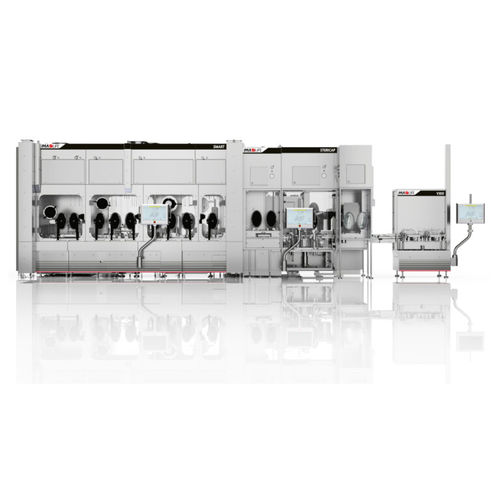

製薬産業用充填および密封システム SMART Series

バイアルガラスビン用間欠運動式

概要
SMARTは、滅菌環境向けのサーボ駆動式液体充填・ストッパー装着・キャッピング機です。小〜中規模ロット向けに設計され、ガラスおよびプラスチックバイアルのSVPレンジを処理します。特定バリアントではLVPにも対応します。インプロセスコントロールを備え、アイソレーター、cRABS、クリーンルームへの設置が可能です。

主な特長

• 生産範囲：SVPはSMARTで最大120 vpm、SMART 300シリーズは最大300 vpm。
• コンパクト設計：省スペース配置と複数のレイアウトオプションを提供。
• 100% IPC：充填された全バイアルの100%インプロセスコントロール（チェックウェイング）を実装。
• Grade Aでのキャッピング：Grade A環境下でのキャッピング統合が可能。
• クイックチェンジオーバー：クイックスナップリリースによる迅速なサイズ変更。
• 無菌適合性：アイソレーター、cRABS、他のコンテインメント下での設置に対応。洗浄剤やVPHP曝露に耐える材料を採用。
• 製品回収機能：FLDIおよびリフィリング機能で製品ロスを低減。選択モデルでリストッパリング対応。

機種バリエーション

• SMART – SVP向けのサーボ駆動充填・ストッパー装着・キャッピング機。ダブルインデックス構成で最大120 vpm、100% IPCを保証。アイソレーター、cRABS、クリーンルームに適合し、消毒剤やVPHPに耐性のある材料を使用。
• SMART 300 – 中〜大量生産向けに設計されたフルサーボ機。典型的な無菌計量システムで構成可能。100% IPCで最大300 vpm。クリーンルーム、アイソレーター、コンテインメント向け。
• SMART 300 LV – 20–500 mlの広い充填レンジを持つLVP仕様。100% IPCで最大200 vpm。製品ロス最小化機能を備え、CIP/SIP運転に対応。

メディア

• 充填、ストッパー装着、チェックウェイング、バイアル給送およびキャッピングステーションへの搬送を示す機械ギャラリーと詳細画像。
• SMARTシリーズの公式機械ビデオあり。

技術仕様

• TECHNICAL DATA – SMART (SVP / LVP)
  バイアル外径 (mm): SVP Min 16* – Max 54 (ダブルインデックスで最大36まで対応); LVP Min 16* – Max 88
  バイアル高さ (mm): SVP 35 – 91.4; LVP 35 – 150
  ストッパー径 (mm): SVP 13 – 20; LVP 13 – 32
  充填量 (ml): SVP 0.10 – 100; LVP 0.10 – 500
  能力: SVP 最大120 vpm (ダブルインデックス); 単一インデックスで最大90 vpm。LVP 最大75 vpm。
  100% IPC時の能力: SVP 最大120 vpm (ダブルインデックス); LVP 最大75 vpm。
  バイアル搬送方式: 間欠運動。
  注: *16 mm未満の直径(最小14.75 mm)は専用部品で対応可能。
• TECHNICAL DATA – SMART 300
  バイアル外径 (mm): Min 16* – Max 54
  バイアル高さ (mm): 35 – 95
  ストッパー径 (mm): 13 – 32
  充填量 (ml): 0.10 – 100
  100% IPC時の能力: 最大300 vpm
  バイアル搬送方式: 間欠運動
  注: *16 mm未満の直径(最小14.75 mm)は専用部品で対応可能。
• TECHNICAL DATA – SMART 300 LV
  バイアル外径 (mm): 30 – 78
  バイアル高さ (mm): 50 – 177
  ストッパー径 (mm): 20 – 36
  充填量 (ml): 20 – 500
  能力: 最大200 vpm
  100% IPC時の能力: 最大200 vpm
  バイアル搬送方式: 間欠運動
