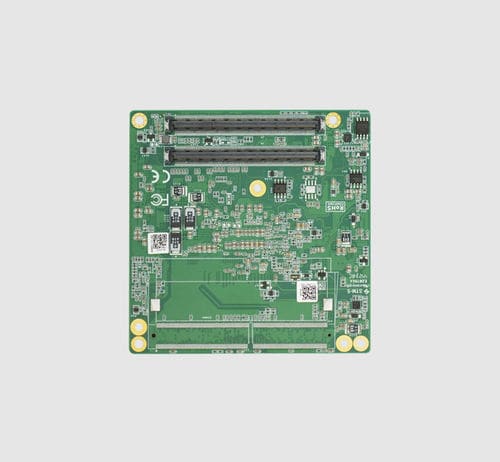

Módulo de controle ECM-SKY6U2

de processamento de dadosde telemonitoramentoUSB

Visão geral do produto
ECM-SKY6U2 é um módulo COM Express Type 6 Compact (95×95 mm) baseado em processadores Intel Skylake-U de 6ª geração de baixo consumo. Com TDP de 15W e suporte a DDR4, destina-se a sistemas embarcados industriais que requerem equilíbrio entre processamento e gráficos em formato compacto.

Principais características

• Opções de CPU Intel Skylake-U 6ª geração: i7-6600U / i5-6300U / i3-6100U (2 núcleos / 4 threads, TDP 15W)
• Formato COM Express Type 6 Compact, 95×95 mm
• DDR4 2133MHz em dual-channel, até 16 GB (2×SO-DIMM)
• 1×PCIe x4 (opcional 1×PCIe x2 + 2×PCIe x1)
• Vídeo: DDI (HDMI/DVI/DP), VGA, eDP/LVDS — DP/eDP até 4096×2304@60Hz, HDMI até 4096×2304@24Hz
• I/O integrados: LAN Gigabit Intel i219, 4×USB3.0, 4×USB2.0, 3×SATA3.0 (dependendo da CPU), 1×COM, áudio HDA, GPIO 8-bit, TPM2.0
• Faixa de operação: 0~60°C (operação), -40~85°C (armazenamento); entrada de alimentação ATX/AT

Descrição
O ECM-SKY6U2 integra processadores Skylake-U para fornecer desempenho dual‑core eficiente com Intel HD Graphics 520, adequado para HMIs e tarefas de controle com necessidades gráficas em ambientes com restrição de consumo. O formato compacto COM Express Type 6 Compact (95×95 mm) permite integração em painéis industriais, equipamentos portáteis e unidades de controle embarcadas com espaço limitado.

A memória é suportada por dois soquetes SO‑DIMM em configuração dual‑channel DDR4 2133MHz, até 16 GB para multitarefa leve. A expansão é provida por uma via PCIe x4 (configurável para x2 + x1 + x1), permitindo conectar placas de expansão pequenas como módulos wireless, adaptadores I/O ou placas de aquisição de dados.

Aplicações

• PCs industriais e painéis HMI
• Equipamentos portáteis de teste e inspeção
• Terminais de controlo embebidos e gateways
• Sistemas de infoentretenimento veicular e quiosques
• Monitoramento médico e dispositivos de varejo inteligente (quando espaço e consumo são críticos)

Especificações

• Modelo: ECM-SKY6U2
• Form factor: COM Express Type 6 Compact (95×95 mm)
• CPU: Intel Skylake-U i7-6600U / i5-6300U / i3-6100U (2C/4T, até 3,4GHz no i7-6600U), TDP 15W
• Chipset: SoC
• Memória: DDR4 2133MHz, 2×SO-DIMM, até 16 GB
• PCIe: 1×PCIe x4 (opcional 1×PCIe x2 + 2×PCIe x1)
• Saídas de vídeo: DDI (HDMI/DVI/DP), VGA, eDP/LVDS; DP/eDP até 4096×2304@60Hz, HDMI até 4096×2304@24Hz
• I/O: 4×USB3.0, 4×USB2.0, 1×COM, 1×áudio HDA, GPIO 8-bit, LPC, SMBus
• Rede: 1×Gigabit LAN (Intel i219)
• Armazenamento: até 3×SATA3.0 (dependendo da CPU)
• Segurança: TPM 2.0
• Alimentação: ATX/AT; potência máxima 54W
• Temperatura operação: 0~60°C; armazenamento: -40~85°C
• Sistemas suportados: Windows 10 1809, Yocto 2.4 Rocko
