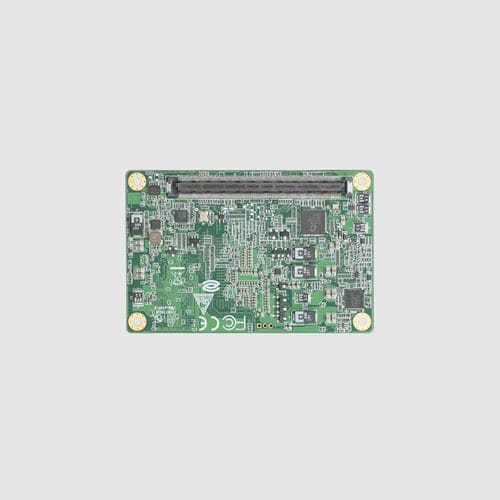

Módulo de telemonitoramento ECM-A121

USB

Product Overview
O ECM-A121 é um módulo core COM-Express Type 10 Mini (84×55mm) baseado nas plataformas Intel N97 / i3-N305, com memória LPDDR5 on-board e eMMC opcional. Opções de CPU: N97 (4 núcleos, até 3,6GHz, 12W), i3-N305 (8 núcleos, até 3,8GHz, 15W), X7211E (2 núcleos, 3,2GHz, 6W) e X7213E (2 núcleos, 3,2GHz, 10W). O fator de forma compacto 84×55mm e as interfaces integradas tornam o módulo adequado para edge computing industrial e terminais IoT com espaço restrito.

Product Features

• Suporta Intel N97 / i3-N305 / X7211E / X7213E; TDP 6–15W
• Formato COM-Express Type 10 Mini, placa ultra-compacta 84×55mm
• LPDDR5 4800MHz on-board, até 16GB (sem socket)
• Controlador integrado Intel i226 2.5GbE e eMMC 64GB/128GB opcional
• Configuração PCIe flexível: 4×PCIe x1 (padrão) ou 2×PCIe x2 (opcional)
• Suporte de vídeo: 1×LVDS single (ou eDP) + 1×DDI (HDMI/DP); HDMI2.0b até 4K@60Hz
• Entrada de tensão ampla 4,75V–20V; temperatura de operação 0–60°C para aplicações industriais edge e IoT

Specification
ECM-A121
Tipo de produto: módulo COM-Express Type 10 Mini
Tamanho: 84×55mm
CPU (opções): Intel N97 (4 núcleos, 3,6GHz, 12W) / i3-N305 (8 núcleos, 3,8GHz, 15W) / X7211E (2 núcleos, 3,2GHz, 6W) / X7213E (2 núcleos, 3,2GHz, 10W)
Chipset: SoC
Memória: LPDDR5 4800MHz on-board
Memória máxima: até 16GB (on-board, sem socket)
Gráficos integrados: Intel UHD Graphics
Expansão PCIe: configurável 4×PCIe x1 ou 2×PCIe x2
Saídas de vídeo: 1×LVDS (ou eDP) + 1×DDI (HDMI/DP); HDMI2.0b até 4096×2160@60Hz
USB: 2×USB3.2, 8×USB2.0
Serial: 2×COM
Rede: 1×2.5GbE (Intel i226)
SATA: 2×SATA3.0 (opcional)
Armazenamento: eMMC 64GB / 128GB (opcional)
Áudio: 1×HDA
GPIO: 4×GPO / 4×GPI
Watchdog: suportado
Alimentação: 4,75V–20V
Temperatura de operação: 0–60°C
Temperatura de armazenamento: -40–85°C
Sistemas operacionais suportados: Windows / Linux
