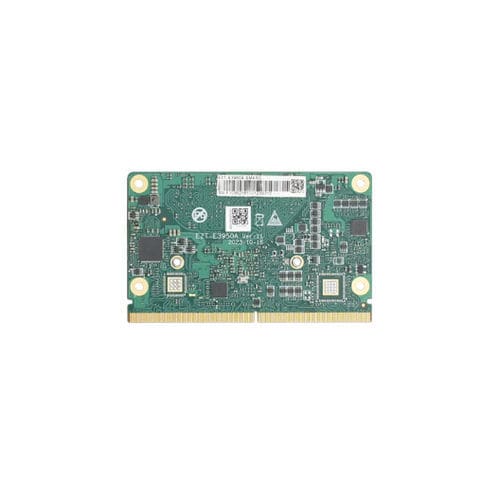

Módulo de telemonitoramento EZT-E3950

USB

Visão geral do produto
O EZT-E3950A(B) é um módulo core SMARC 2.11 baseado no processador Intel Atom X7-E3950. Integra memória LPDDR4 onboard e um amplo conjunto de I/O (CSI/SDIO/UART/I2C, etc.), suporta dupla exibição e entradas de câmera, e destina-se a gateways IoT, visão embarcada e dispositivos de edge computing leves.

Principais características

• Intel Atom X7-E3950, 4 núcleos / 4 threads, 2,0 GHz (até 2,6 GHz), TDP 10 W
• LPDDR4 onboard (1600/2133/2400 MHz), até 8 GB
• 1× PCIe 2.0 x4; 1× SATA 3.0; 64 GB eMMC opcional
• Dupla saída de vídeo (eDP→LVDS + DDI configurável para HDMI/DP); DP até 4096×2160@60Hz
• 2× USB 3.0, 4× USB 2.0; Intel i211-AT Gigabit LAN (1×, opcional 2×); 1× áudio HDA
• 2× interfaces CSI para câmera; 1× SDIO; 4× UART; 5× I2C; 1× SPI; 1× SMBUS; 1× GPIO de 8 bits
• Formato SMARC 2.11, 82 × 50 × 1,2 mm; temperatura de operação 0°C a 60°C

Especificações técnicas
Modelo: EZT-E3950A(B)
Tipo: Módulo core SMARC 2.11
Processador: Intel Atom X7-E3950 (4 núcleos / 4 threads)
Frequência base: 2,0 GHz (até 2,6 GHz)
Cache: 2 MB L3
TDP: 10 W
Memória: LPDDR4 onboard 1600/2133/2400 MHz, máx. 8 GB
Armazenamento: 64 GB eMMC (opcional) + 1× SATA 3.0
Expansão: 1× PCIe 2.0 x4
Vídeo: eDP→LVDS + DDI (configurável HDMI/DP); DP 4096×2160@60Hz, HDMI 3840×2160@30Hz, eDP 3840×2160@60Hz, LVDS 1368×768@60Hz
USB: 2× USB 3.0, 4× USB 2.0
Rede: Intel® Ethernet Controller i211-AT (1× LAN, opcional 2× LAN)
Áudio: 1× HDA
GPIO/Serial/Bus: 1× GPIO de 8 bits, 4× UART, 5× I2C, 1× SPI, 1× SMBUS
Câmera/I/O: 2× CSI, 1× SDIO
Alimentação: DC 5V ±5%
Botões: 1× Power Button; 1× Reset Header Pin
Temperatura de operação: 0°C a 60°C
Temperatura de armazenamento: -40°C a 85°C
Umidade: 5%–85% (0–45°C sem condensação)
Dimensões: 82 × 50 × 1,2 mm
Cor PCB: Verde
Sistemas: Windows 10 (1809/1607), Linux, Yocto YP2.5(4.14)/YP2.7(4.19)

Aplicações

• Gateways industriais e conversores de protocolo
• Sistemas de visão embarcada e câmeras inteligentes
• Sinalização digital e terminais interativos
• Edge computing leve e dispositivos IoT

Compatibilidade e software
Suporta Windows 10 e distribuições Linux comuns; BSP Yocto disponível. Drivers Ethernet Intel e drivers de ecrã fornecidos para integração e desenvolvimento.
