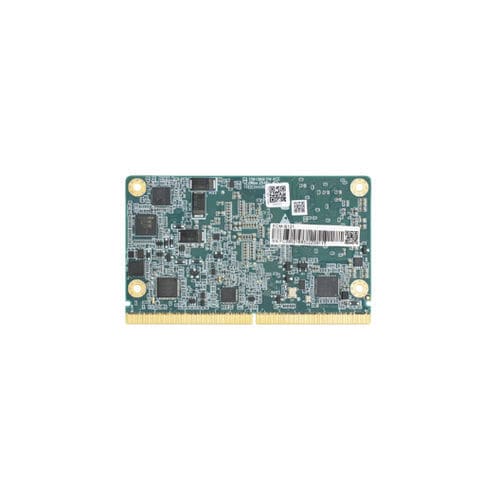

Módulo de transmissão de dados ECM-S121

de processamento de dadosde telemonitoramentoUSB

Introdução do produto
O ECM-S121 integra o processador Intel Alder Lake‑N N97 (4 núcleos / 4 threads, frequência base 2,0 GHz, TDP 12 W) para desempenho equilibrado com baixo consumo. O módulo possui memória LPDDR5 4800 MHz onboard até 8 GB com suporte IBECC para maior confiabilidade de dados. Expansão e armazenamento: 1×PCIe 3.0 x4 (divisível em 3×PCIe x1 ou 1×PCIe x2 + 1×PCIe x1), 1×SATA 3.0 e 64 GB eMMC onboard. Vídeo: três saídas (eDP/LVDS e DDI configurável para HDMI/DP++), até 4096×2160@60Hz. Rede: 2×controladores Intel i226‑AT 2,5 GbE. Alimentação DC 4,75–5,25 V. Temperatura de operação 0–60°C, adequado para automação industrial, gateways de borda e sistemas embarcados.

Características do produto

• Processador Intel Alder Lake‑N N97, 4 núcleos / 4 threads, 2,0 GHz
• Memória LPDDR5 4800 MHz onboard com IBECC, até 8 GB
• 1×PCIe 3.0 x4 (divisível)
• Armazenamento: 1×SATA 3.0 + 64 GB eMMC onboard
• Três saídas de vídeo (eDP/LVDS; DDI configurável HDMI/DP++), suporta 4K@60Hz
• I/O: 2×USB 3.0 + 4×USB 2.0; 2×Intel i226‑AT 2,5 GbE; 1×HDA/I2S áudio; 1×13 GPIO
• Formato SMARC 2.0, dimensões 82×50×5,5 mm
• Temperatura de operação: 0 ~ 60°C
• Sistemas operacionais suportados: Windows 10/11 e Linux

Especificações técnicas

• Modelo: ECM-S121
• Tipo de produto: módulo core SMARC 2.0
• Processador: Intel Alder Lake‑N N97
• Núcleos / threads: 4 / 4
• Frequência base: 2,0 GHz
• Cache L3: 6 MB
• TDP: 12 W
• Chipset: Alder Lake‑N SOC
• BIOS: AMI EFI BIOS
• Tipo de memória: LPDDR5 4800 MHz (IBECC suportado)
• Memória máxima: 8 GB (onboard)
• Soquete memória: Onboard
• Slot de expansão: 1×PCIe 3.0 x4 (configurável)
• SATA: 1×SATA 3.0
• eMMC: 64 GB onboard
• Saídas de vídeo: 3 (eDP/LVDS e DDI configurável HDMI/DP++)
• Resolução DP: 4096×2160@60Hz (DP 1.2)
• Resolução HDMI: 4096×2160@60Hz
• Resolução eDP: 1920×1080@60Hz
• Resolução LVDS: 1920×1200@60Hz
• USB 3.0: 2×
• USB 2.0: 4×
• Controlador Ethernet: Intel® Ethernet Controller i226‑AT (10M/100M/1000M/2.5G)
• Portas LAN: 2×
• Áudio: 1×HDA/I2S
• GPIO: 1×13 GPIO
• Portas seriais: 1×COM (4‑Wire) + 3×COM (2‑Wire)
• SMBus: 1×
• SPI: para flash do BIOS
• eSPI: suportado
• I2C: suportado
• Tipo de alimentação: DC AT: VCC
• Tensão de alimentação: DC 4,75 ~ 5,25 V
• Temperatura de operação: 0°C ~ 60°C
• Temperatura de armazenamento: -40°C ~ 85°C
• Umidade de operação: 5% ~ 85% (0~45°C, sem condensação)
• Dimensões: 82 × 50 × 5,5 mm
• Cor PCB: Verde
• Sistemas operacionais: Windows 10/11, Linux
