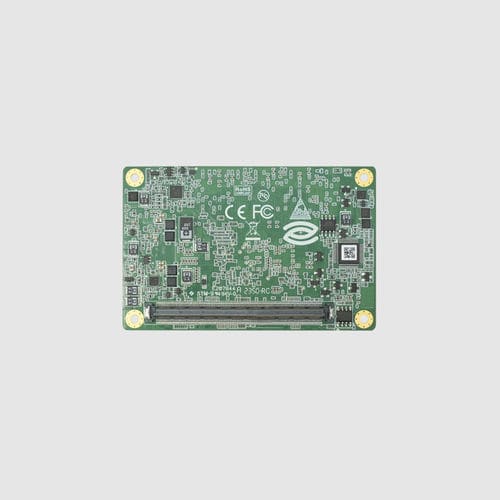

Módulo de transmissão de dados ECM-6202

de controlede processamento de dadosde telemonitoramento

Introdução do produto
O ECM-6202 é um módulo COM Express Type 10 Mini baseado em processadores Intel Elkhart Lake de baixo consumo, disponível com X6211E (2 núcleos, 3,0GHz, 6W), J6426 (4 núcleos, 2,0GHz, 10W) ou J6412 (4 núcleos, 2,6GHz, 10W). O formato COM Express Type 10 Mini (84×55mm) facilita a integração em sistemas embarcados com espaço limitado.

Visão geral do produto
O ECM-6202 combina memória LPDDR4x onboard e armazenamento eMMC numa placa COM Express Type 10 Mini 84×55mm para oferecer computação energeticamente eficiente com TDP de 6–10W. Destina‑se a gateways IoT e controlo industrial leve que exigem uma plataforma compacta e de baixo consumo.

Recursos do produto

• Processadores Intel Elkhart Lake: X6211E / J6426 / J6412 (TDP 6–10W)
• Formato COM Express Type 10 Mini, 84×55mm
• LPDDR4x 3200MT/s onboard, até 16GB
• eMMC 64GB onboard + 2× SATA3.0 e 1× PCIe x4 (pode dividir‑se em 4× x1)
• Rede Intel i225‑V 2.5GbE; 2× USB3.0; 8× USB2.0
• Vídeo: 1× LVDS single‑channel (eDP opcional) + 1× DDI (DP++), DP1.4a até 4096×2304@60Hz
• Temperatura de operação -10 a 50°C; entrada ampla 9–21V (ATX/AT)

Descrição detalhada
O módulo inclui LPDDR4x 3200MT/s onboard até 16GB e eMMC 64GB integrado para operação sem armazenamento externo. As opções de expansão incluem 2× SATA3.0 (6Gbps) e 1× PCIe x4 (configurável como 4× x1). A conectividade de rede é fornecida pelo Intel i225‑V com suporte a 2.5GbE. As saídas de vídeo incluem 1× LVDS single‑channel (eDP opcional) e 1× DDI (DP++), suportando DP1.4a até 4096×2304@60Hz.

As interfaces incluem 2× USB3.0, 8× USB2.0, GPIO de 8 bits, 2× UART, 1× HDA, 1× LPC e 1× SMBUS. A placa suporta modos de alimentação ATX/AT com entrada ampla 9–21V, temperatura de operação -10 a 50°C e armazenamento -40 a 80°C. Suporte a software: Windows 10 e Linux. Aplicações típicas: gateways edge IoT, controlo industrial leve, terminais de retalho inteligentes, monitorização ambiental e dispositivos médicos portáteis.

Especificações técnicas

• Tipo de produto: módulo COM Express Type 10 Mini
• Dimensões: 84×55mm
• Processador: Intel Elkhart Lake X6211E (2 núcleos 3,0GHz, 6W) / J6426 (4 núcleos 2,0GHz, 10W) / J6412 (4 núcleos 2,6GHz, 10W)
• Chipset: SoC
• Memória: LPDDR4x 3200MT/s onboard
• Memória máxima: 16GB
• Tipo de memória: LPDDR4x soldada
• Gráficos integrados: Intel UHD Graphics
• PCIe: 1× PCIe x4 (pode dividir‑se em 4× x1)
• Saída de vídeo: 1× LVDS single‑channel (eDP opcional) + 1× DDI (DP++); DP1.4a até 4096×2304@60Hz
• USB: 2× USB3.0; 8× USB2.0
• Serial: 2× UART
• Rede: 1× 2.5GbE (Intel i225‑V)
• SATA: 2× SATA3.0 (6Gbps)
• Armazenamento: eMMC 64GB onboard
• Áudio: 1× HDA
• GPIO: GPIO de 8 bits
• Alimentação: 9–21V (ATX/AT)
• Temperatura de operação: -10–50°C
• Temperatura de armazenamento: -40–80°C
• Sistemas operativos: Windows 10 / Linux
