Módulo de transmissão de dados ECM-C134

de controlede processamento de dadosde telemonitoramento

Visão geral

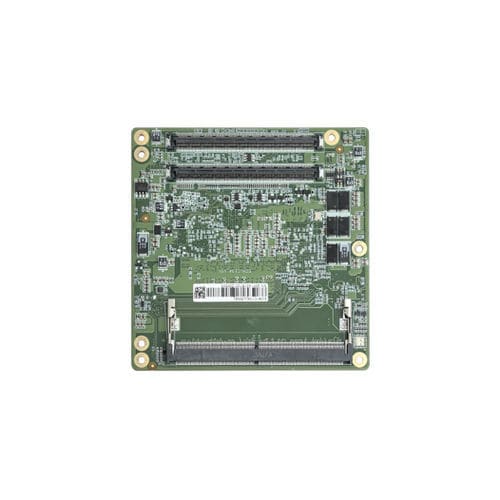

O ECM-C134 é um módulo COM Express Type 6 compacto baseado na plataforma de baixo consumo Intel Core U300E. Integra um processador de 5 núcleos/6 threads (até 4,3 GHz, 15W TDP) no fator de forma COM-Express Type 6 Compact 95×95 mm e suporta memória DDR5 4800MHz até 64 GB, fornecendo um núcleo de cálculo compacto para HMI industrial, terminais de varejo inteligentes e dispositivos edge IoT.

Detalhes técnicos
CPU: Intel Core U300E (5C/6T, até 4,3GHz, 8MB cache, 15W). Fator de forma: COM-Express Type 6 Compact (95×95 mm). Memória: DDR5 Non-ECC 4800MHz, até 64 GB, 1×SO-DIMM (opção 2×SO-DIMM). PCIe: 2×PCIe Gen4 x4, 1×PCIe Gen4 x2, 2×PCIe Gen4 x1. Rede: controlador Intel i226-V, até 2,5GbE. Vídeo: 3 saídas independentes (2×HDMI 1.4, LVDS dual-channel; eDP opcional). USB: 4×USB3.0, 8×USB2.0. Interfaces internas: 2×SATA3.0, áudio HDA, 2×COM, GPIO 8 bits, watchdog, LPC, SMBUS. Alimentação: Vin 8,5–20V (±5%); suporte ATX/AT. Dimensões: 95×95 mm. Ambiente: operação 0–60°C; armazenamento -40–85°C. SO: Windows 10, Linux.

Principais características

• Processador Intel Core U300E, 5 núcleos/6 threads, TDP 15W de baixo consumo
• COM-Express Type 6 Compact 95×95 mm para sistemas com restrição de espaço
• Suporte DDR5 4800MHz até 64 GB para maior largura de banda de memória
• Expansão multi‑canal PCIe Gen4 e rede Intel i226-V 2.5GbE
• Suporta três monitores e amplo I/O industrial para HMI e aplicações embarcadas

Especificações

• Modelo: ECM-C134
• Processador: Intel Core U300E (5C/6T, até 4,3GHz, 8MB cache, 15W)
• Formato: COM-Express Type 6 Compact (95×95 mm)
• Memória: DDR5 Non-ECC até 64 GB (4800MHz); 1×SO-DIMM (opção 2×SO-DIMM)
• PCIe: 2×PCIe Gen4 x4; 1×PCIe Gen4 x2; 2×PCIe Gen4 x1
• Ethernet: Intel i226-V, 10/100/1000/2.5Gbps
• Vídeo: 2×HDMI 1.4; LVDS dual-channel (eDP opcional); HDMI 1920×1080@60Hz; LVDS 1920×1200@60Hz
• USB: 4×USB3.0 (5Gbps); 8×USB2.0 (480Mbps)
• Interfaces internas: 2×SATA3.0 (6Gbps), áudio HDA, 2×COM, GPIO 8 bits, watchdog, LPC, SMBUS
• Alimentação: Vin 8,5–20V (±5%); ATX: 12V, 5VSB
• Dimensões: 95×95 mm
• Temperatura de operação: 0–60°C; armazenamento: -40–85°C
• SO suportados: Windows 10, Linux
