Módulo de telemonitoramento EIO-SMARC-10

USBEthernet

Introdução ao produto

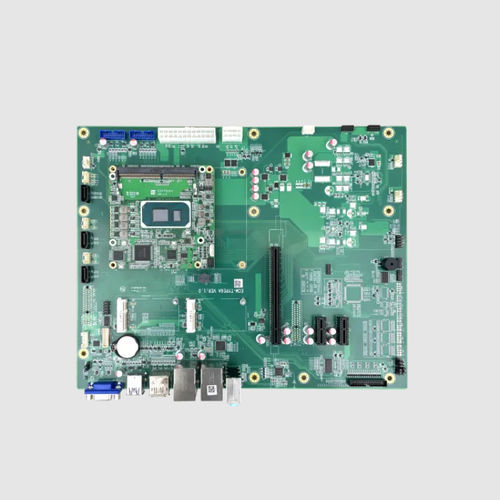

O EIO-SMARC-10 é uma placa carrier de desenvolvimento para módulos com pinout SMARC 2.1.1. Expõe todo o pinout SMARC 2.1.1 e fornece interfaces e conectores padrão para apoiar desenvolvimento de módulos, validação e prototipagem rápida. Dimensões: 146 × 101,6 mm. Suporte: Windows e Linux.

Características do produto

• Carrier board conforme SMARC 2.1.1 expondo todos os sinais do módulo.
• Formato compacto (146 × 101,6 mm) para integração em diversos invólucros.
• Expansão de armazenamento: 1 × M.2 Key‑M, 1 × slot SD3.0, 1 × porta SATA 3.0.
• Saídas de vídeo: 1 × HDMI, 1 × DP, 1 × eDP/LVDS (opcional) para configurações multi‑display.
• Rede dupla: 2 × LAN para aplicações em rede.
• Conectividade serial: 1 × DB9 (RS232/422/485) em I/O traseiro e 3 headers seriais (incl. 2 × RS485).
• Faixas de operação: 0 ~ 60°C (operação); -40 ~ 85°C (armazenamento). Alimentação: 12V (ATX ou DC).

Especificação (tabela)
Modelo: EIO-SMARC-10
Form factor: placa carrier SMARC 2.1.1
Slot de expansão (M.2): 1 × M.2 Key‑M
SD: 1 × SD3.0
Armazenamento (SATA): 1 × SATA3.0
Gráficos (I/O traseiro): 1 × HDMI, 1 × DP
Gráficos (header): 1 × eDP/LVDS (opção LVDS ou eDP)
USB / Type‑C (I/O frontal): 2 × USB3.0, 2 × USB2.0
USB (header): 1 × USB2.0 (2,54 mm)
Ethernet (I/O traseiro): 2 × LAN
COM (I/O traseiro): 1 × DB9 (RS232/422/485)
COM (header): 1 × RS232/RS422/RS485 (2,00 mm), 2 × RS485 (2,00 mm)
GPIO (header): 1 × GPIO (2,00 mm)
Áudio (I/O frontal): 1 × jack 3,5 mm
Áudio (header): 1 × áudio (2,54 mm)
Botões/outros: 1 × Power
Tipo de energia: ATX: 12V; DC: 12V
Entrada de energia DC: 12V (12,5A); 12–19V (12,5–9,5A)
Bateria RTC: limite 3.3 V / 210 mAH
Temperatura de operação: 0 ~ 60°C
Temperatura de armazenamento: -40 ~ 85°C
Humidade de operação: 5% ~ 85% (0 ~ 45°C), sem condensação
Humidade de armazenamento: 5% ~ 95%, sem condensação
Dimensões: 146 × 101,6 mm
Cor do PCB: Verde
SO: Microsoft (suportado), Linux (suportado)

Especificações técnicas

• Modelo: EIO-SMARC-10
• Standard: placa carrier SMARC 2.1.1
• Dimensões: 146 × 101,6 mm
• Armazenamento: M.2 Key‑M, SD3.0, SATA3.0
• Display: HDMI, DP, eDP/LVDS (opção)
• USB: 2 × USB3.0, 2 × USB2.0 (frontal) + 1 × USB2.0 header
• Rede: 2 × LAN (Gigabit)
• Serial: DB9 (RS232/422/485) + headers seriais incluindo RS485
• Áudio: jack 3,5 mm + áudio em header
• Energia: entrada 12V ATX/DC (12V, 12,5A; 12–19V suportado)
• Temp. operação: 0 ~ 60°C; Temp. armazenamento: -40 ~ 85°C
• SO suportados: Windows e Linux
