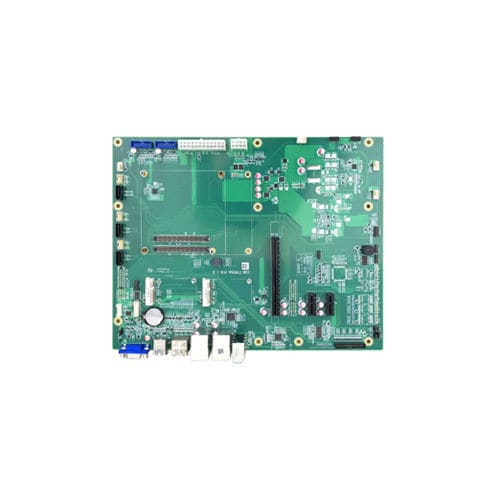

Módulo de telemonitoramento ECM-TYPE6A

USB

Visão geral do produto
O ECM-TYPE6A é uma placa portadora industrial COM-Express Type 6 projetada para aplicações embarcadas de alto desempenho. Suporta módulos COM-Express Type 6 Basic e Compact e oferece I/O, armazenamento e opções de expansão completas para sistemas industriais, médicos, sinalização digital e vigilância.

Principais características

• Compatível com módulos COM-Express® Type 6 (conector COM-E de 220 pinos)
• Suporta 3×SATA 3.0 e 1×mSATA para armazenamento
• Quatro saídas de vídeo independentes: 2×DDI (configuráveis HDMI/DP), 1×DDI (configurável VGA), 1×LVDS (selecionável eDP)
• Slots de expansão: 1×PCIe x16, 1×PCIe x4, 2×PCIe x1, 1×Mini PCIe
• USB: 4×USB 3.0 (2 frontais, 2 via header) e 4×USB 2.0 (frontais)
• Serial e I/O: 4×DB9 (SIO), 2×RS232 via header, 1×GPIO 8 bits, 1×LPT, LPC
• Rede: 2×RJ45 Gigabit Ethernet
• Modos de alimentação selecionáveis: ATX ou AT

Especificações técnicas

• Modelo: ECM-TYPE6A
• Dimensões: 304,8×243,84×4,2 mm
• Capacidade de exibição: até 4 saídas independentes (HDMI, DP, VGA, LVDS/eDP)
• Interfaces de armazenamento: 3×SATA 3.0, 1×mSATA
• PCIe: 1×x16, 1×x4, 2×x1
• Portas seriais: total de 6 COM (4×DB9 + 2×RS232 via header)
• USB: 2×USB3.0 frontais, 2×USB3.0 via header, 4×USB2.0 frontais
• Ethernet: 2×RJ45 10/100/1000 Mbps
• Áudio: 1×jack 3,5 mm
• Conectores de alimentação: ATX (VCC, VSB) / AT (VCC)
• Temperatura de operação: -20 a 70 °C; armazenamento: -40 a 85 °C; humidade: 10–90% não condensante
• Cor do PCB: verde
• Sistemas operacionais suportados: Windows, Linux
