Módulo de controle ECM-6401

de telemonitoramentoUSBEthernet

Introdução do produto

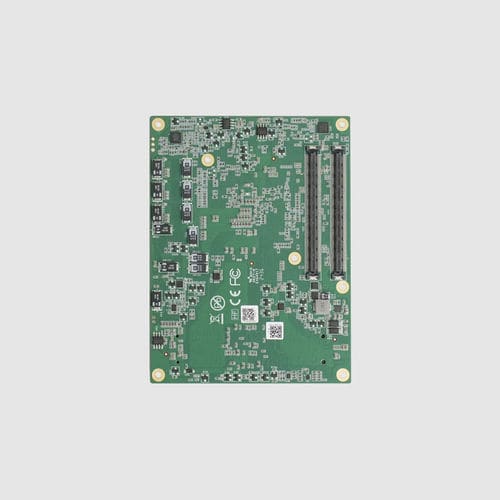

O ECM-6401 é um módulo CPU COM-Express Type 7 baseado na plataforma Intel Xeon D (Broadwell-DE). Em formato 95×125mm com suporte a memória DDR4 e numerosas pistas PCIe, fornece expansão PCIe x16/x8 e interconexão de rede compatível com 10G para appliances de rede, servidores de armazenamento e equipamentos telecom de borda.

Descrição detalhada
O ECM-6401 suporta processadores Intel Xeon D (Broadwell-DE), selecionáveis como D-1548 (8 núcleos, 2.0GHz, 45W TDP) ou D-1508 (2 núcleos, 2.2GHz, 25W TDP), entregando confiabilidade de nível servidor e disponibilidade a longo prazo. A especificação COM-Express Type 7 no formato 95×125mm privilegia expansão PCIe e rede de alta velocidade em vez de saídas de vídeo. A memória é DDR4 2400MHz SO-DIMM em dual-channel, até 64GB. Expansão: 1×PCIe x16, 1×PCIe x8 e 7×PCIe x1 (total 9 pistas PCIe) para placas 10GbE/25GbE, HBA NVMe, aceleradores FPGA, placas de criptografia e outras expansões de nível servidor para NFV, SDS e cenários de alto desempenho. Opções de rede integradas incluem Intel i225LM/IT (até 2.5GbE) ou Intel i210-AT, com suporte a interconexão 10G Base-KR side-band.

Recursos do produto

• Processador Intel Xeon D, plataforma servidor Broadwell-DE
• COM-Express Type 7, formato 95×125mm
• Suporte DDR4 até 64GB e capacidade de rede 10G
• Expansão PCIe: PCIe x16 + PCIe x8 + 7×PCIe x1
• Conectividade 2.5GbE / 10G e duplo SATA3.0
• Interfaces: 4×USB3.0, 4×USB2.0, 2×SATA3.0, GPIO 8-bit, LPC/SMBUS/SPI, watchdog, headers para ventoinha dupla
• Temperatura de operação 0~60°C, armazenamento -20~85°C; suporta Windows e Linux

Informação de encomenda (exemplos)
8.ZRT.80-1615-14-LEF (D-1548 + 2×SO-DIMM, caixa 30 unidades)
8.ZRT.80-1615-15-LEF (D-1508 + 2×SO-DIMM, caixa 30 unidades)
8.ZRT.80-1615-16-LEF (D-1559 + 2×SO-DIMM, caixa 30 unidades)

Características / Especificações

• Tipo de produto: módulo CPU COM-Express Type 7
• Dimensões: 95×125mm
• Processadores: Intel Xeon D-1548 (8 núcleos, 2.0GHz, 45W) / D-1508 (2 núcleos, 2.2GHz, 25W), Broadwell-DE
• Chipset: SoC
• Memória: DDR4 2400MHz
• Memória máxima: 64GB
• Slots de memória: 2×SO-DIMM
• Expansão PCIe: 1×PCIe x8 + 1×PCIe x16 + 7×PCIe x1
• Saída de vídeo: Nenhuma (Type 7 focado em rede e PCIe)
• Rede: Intel i225LM/IT (até 2.5GbE) ou i210-AT; suporte 10G Base-KR side-band
• SATA: 2×SATA3.0 (6Gbps)
• USB: 4×USB3.0; 4×USB2.0
• Áudio: Nenhum
• GPIO: GPIO 8-bit
• Watchdog: Suportado
• Entrada de energia: 8.5V~20V
• Temperatura de operação: 0~60°C
• Temperatura de armazenamento: -20~85°C
• Sistemas operacionais: Windows / Linux
