Introdução do produto

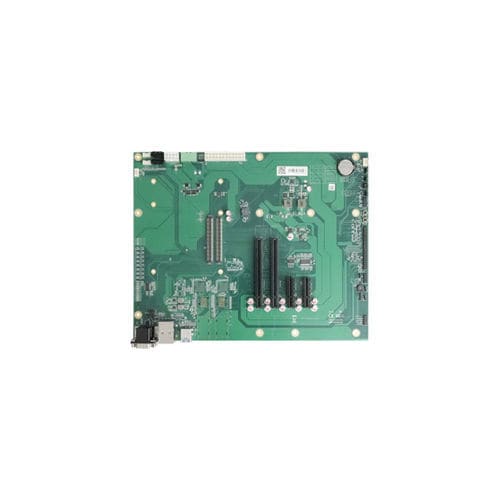

ECD-TYPE7A é uma placa carrier COMe Express Type 7 para módulos core Type 7. Segue o formato ATX (304,8×243,8mm) e fornece espaço de expansão e I/O adequado para comunicações de rede e aplicações de nível servidor.

Características do produto

• Placa carrier COMe Express Type 7, projetada para módulos core Type 7
• Tamanho ATX: 304,8×243,8mm para ampla área de expansão
• Expansão PCIe: 1×PCIe x16 + 1×PCIe x8 + 2×PCIe x4 para deploy multi-placa (NICs de alta velocidade, NVMe HBA, aceleradores FPGA)
• Armazenamento e I/O: 2×SATA3.0, painel frontal 4×USB3.0, 1×porta de rede RJ45
• Portas seriais duplas: 2×DB9 (RS232) para comunicação industrial
• Interfaces de debug e desenvolvimento: CPLD, CGBC, LPC, 2×I2C, GPIO, FPANEL
• Sinais do painel frontal: PWR, HDD LED, RST, FPANEL; suporta botões Sleep e LID
• Entrada de alimentação dupla: ATX (VCC) e DC 12–19V
• Temperatura de operação: 0–60°C; Temperatura de armazenamento: -40–85°C
• Compatível com Windows e Linux

Especificações

• Modelo: ECD-TYPE7A (placa carrier COMe Express Type 7)
• Tamanho: 304,8×243,8mm (ATX)
• Módulo compatível: módulo core Type 7
• Slots PCIe: 1×x16, 1×x8, 2×x4
• SATA: 2×SATA3.0
• USB: painel frontal 4×USB3.0
• Rede: 1×RJ45
• Portas seriais: 2×DB9 (RS232)
• Interfaces de debug: CPLD, CGBC, LPC, 2×I2C, GPIO, FPANEL
• Sinais painel frontal: PWR, HDD LED, RST, FPANEL
• Botões: Sleep, LID
• Entrada de alimentação: ATX (VCC) / DC 12–19V
• Temperatura de operação: 0–60°C
• Temperatura de armazenamento: -40–85°C
• Sistemas operativos: Windows, Linux
