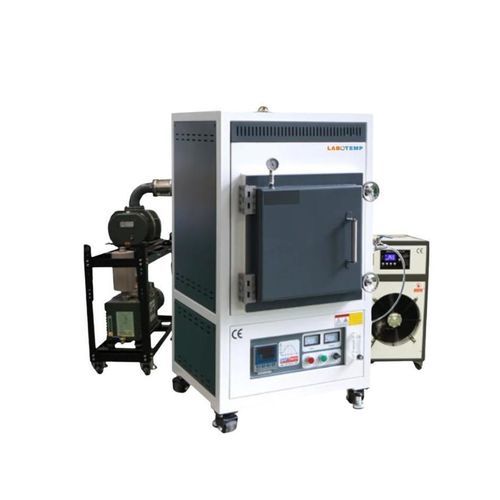

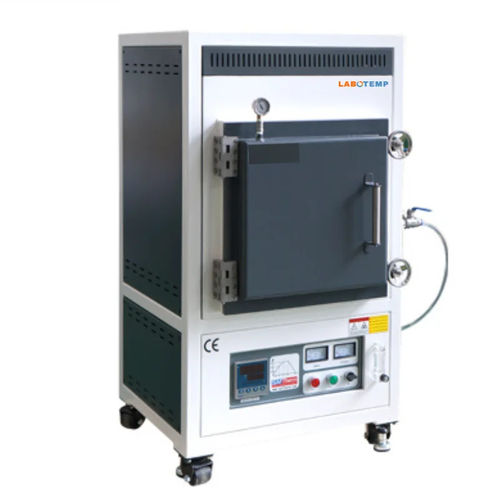

真空オーブン FVA-15

焼きなまし熱処理焼結

概要
Labotemp FVA-15 は、36 L（300×400×300 mm）のボックスチャンバーを備え、最高1700°C（連続運転1600°C）までの高温処理に対応する真空/雰囲気炉です。前真空や不活性ガス雰囲気での処理に対応し、焼結、アニール、材料合成、研究開発の用途に適しています。MoSi₂棒ヒーター、耐高温セラミックファイバー断熱材、B 型熱電対を採用し、精密で均一な加熱を実現します。

設計と制御
二重殻構造に冷却ファン内蔵、水の入出力接続および高温シールを備えます。側開き扉で積み込みや保守が容易です。LCD タッチコントローラーはプログラム可能（15 プログラム曲線、各プログラム30 セグメント、合計450 セグメント）で、±1°C の制御精度を提供します。真空性能は ≤ 20,000 Pa、機械式真空計を装備。ガス入口/出口およびフロート式流量計を介した不活性ガス処理が可能です。安全機能には過熱保護と熱電対断線アラームがあります。

主な特長

• 連続運転1600°C、最高温度1700°C
• 36 L（300×400×300 mm）の大容量チャンバー
• 8 本のMoSi₂棒ヒーターによる高温性能
• B 型熱電対およびLCD タッチコントローラーで±1°C 精度
• 真空および不活性ガス処理（アルゴン、窒素等）対応
• アルミナセラミックファイバー断熱による熱効率向上
• 二重殻冷却構造および水冷接続
• プログラム可能な多段加熱：15 プログラム、各30 セグメント、合計450 セグメント

用途

• 材料合成および高温処理
• セラミックスの焼結および高温処理
• 粉末冶金および金属粉の焼結
• 航空宇宙向け材料処理および合金の熱処理
• 半導体製造、結晶成長および材料研究
• 研究開発ラボ、パイロット生産および制御雰囲気試験

仕様

• 炉タイプ：真空/雰囲気炉、ボックスチャンバー、側開き扉
• チャンバー容量 / 寸法：36 L（300 × 400 × 300 mm）
• 最高温度：1700 °C、連続運転：1600 °C
• 温度精度：±1 °C（B 型熱電対）
• 加熱体：8 × MoSi₂ 棒ヒーター、昇温速度 ≤15 °C/min（推奨 6–8 °C/min）
• 断熱材：アルミナ系セラミックファイバー
• 構造：二重殻、冷却ファン内蔵、水接続あり
• 電源 / 定格出力：380 V 三相、13 kW
• 真空性能：≤ 20,000 Pa、真空口および機械式真空計
• ガスポート：入口/出口、アルゴン・窒素等対応
• 保護：過熱保護、熱電対断線アラーム
• 正味/総重量：900 kg / 1000 kg

標準付属品

• 耐熱手袋
• るつぼ用トング
• 取扱説明書

オプションアクセサリ

• ポンプユニット（ロータリーバック、拡散、ルーツ等の構成に対応）
• 水冷チラー（例：CA-02 / CA-06）
• デジタル真空計
• 1チャネル ガス流量計（60–600 ml/min）

技術仕様

• 型番：FVA-15
• チャンバー容量：36 L
• 内寸：300 × 400 × 300 mm
• 最高温度：1700 °C、連続：1600 °C
• 熱電対：B 型
• 定格出力：13 kW、電源：380 V 三相、50/60 Hz
• 加熱体：8 × MoSi₂ 棒
• 真空能力：≤ 20,000 Pa
• 正味/総重量：900 kg / 1000 kg
