ろう付けオーブン FVA-17

焼きなまし熱処理焼結

製品概要

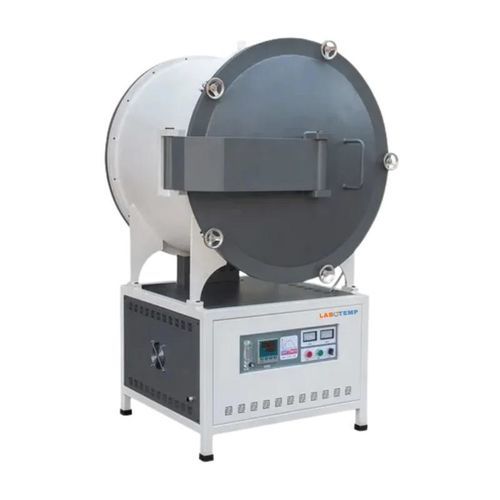

Labotemp 真空炉 FVA-17 は、最大 1400 °C（使用温度 1350 °C）までの精密真空熱処理、焼結および高温材料処理向けの研究室用真空炉です。45 L 室体にSiCロッド加熱素子を備え、Shimaden の S 型熱電対対応マルチセグメントプログラマブルコントローラを採用しています。高真空および不活性ガス（Ar/N₂）での運転が可能で、深真空処理向けのポンプパッケージ構成に対応します。高温安定動作のために水冷と産業用チラーが必要です。

主なポイント

• 高温対応：最大1400 °C、使用温度1350 °C。
• 高精度制御：Shimaden マルチセグメントプログラマブルコントローラと S 型熱電対で再現性のあるサイクル制御。
• 深真空対応：高真空構成に対応し、10⁻⁴ Torr までのデジタル真空計で監視可能。
• 研究・開発向けの堅牢設計：SiC 加熱素子と 45 L 室体。

機能

• 1400 °C までの高温真空処理。
• 深真空性能を確保する 3 段ポンプ構成オプション（拡散＋ロータリーバッキング＋ルーツ）。
• Shimaden によるプログラム可能なランプ／ソークプロファイル。
• 不活性ガス（Ar、N₂）対応。
• 本体、シール、拡散ポンプ保護のための水冷が必要。
• 10⁻⁴ Torr までのリアルタイム真空監視用デジタル真空計。
• RS485/USB による PC データロギングオプション。

用途

• 真空ろう付け
• セラミック焼結
• 金属の熱処理・アニーリング
• 粉末冶金
• 結晶育成・材料研究
• 脱ガス処理
• 研究開発およびパイロット生産

オプションアクセサリ

• 高真空ポンプパッケージ（例：KT400 拡散ポンプ、BSV90 ロータリーバッキングポンプ、BSJ150 ルーツポンプ）。
• 産業用チラー（推奨 ≥ 3.3 kW、流量 ≥ 1.5 m³/h）— 拡散ポンプおよび炉冷却用。
• RS485/USB 通信モジュールおよび Shimaden PC データロギングソフト。
• 予備の SiC 加熱素子および真空シールキット。

仕様
Model No.: FVA-17
容量 (L): 45
最大温度 (°C): 1400
使用温度 (°C): 1350
電源: 380V、3相、50/60 Hz
電力: 14 kW
チャンバーサイズ (mm): 300 × 500 × 300
加熱素子: SiC Rod
熱電対タイプ: S-type
温度コントローラ: Shimaden (Japan)、マルチセグメントプログラマブル、S-type 熱電対対応
冷却要件: 必要（水冷）
冷却詳細: 産業用チラー ≥ 3.3 kW、流量 ≥ 1.5 m³/h
真空レベル（高真空構成）: 4.5 × 10⁻⁴ Torr（KT400 拡散ポンプ＋ロータリーバッキング＋ルーツ使用時）
真空計: デジタル真空計（10⁻⁴ Torr まで計測）
雰囲気モード: 高真空 / 不活性ガス (Ar / N₂)
制御インターフェース: 手動バルブ制御（自動化はオプション）
RS485 / USB: オプション（PC ソフト & データロギング）
