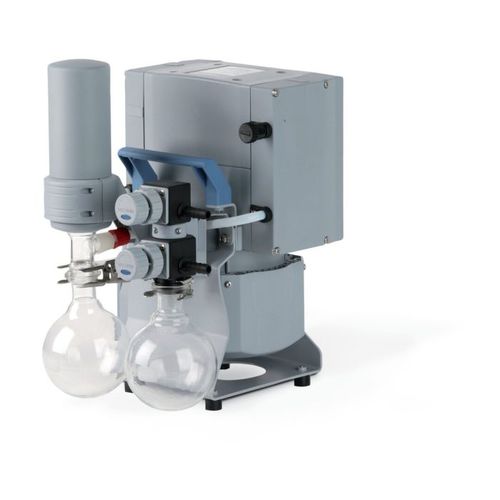

回転蒸発器用真空システム MD 4C NT +AK SYNCHRO+EK

実験用多段

概要

• 優れた化学薬品耐性と高い蒸気耐性を考慮して設計
• 極限真空付近でも高い排気性能を発揮
• 溶媒処理のためのガスベラスト使用時でも良好な極限真空
• 逆止弁を備えた2系統独立の真空ラインを同時運転可能で干渉を防止
• 溶媒の効率的回収により排出削減に貢献

製品説明
MD 4C NT +AK SYNCHRO+EK 化学用真空システムは、単一のポンプで2つのプロセスを並列運転できます。典型的な用途はロータリーエバポレーター、真空濃縮機、真空乾燥炉など高沸点溶媒の処理です。各真空ポートには手動バルブが装備され、ポートごとの有効流量を調節できます。MD 4C NT ポンプは、2つの負荷の高い用途を並列運転するのに十分な排気速度を提供します。吸入口のセパレータ（AK）は保護コーティングされたガラス製で、粒子や液滴を捕集します。排気側の廃蒸気凝縮器（EK）はコンパクトかつ高効率で、溶媒のほぼ100%回収を可能にし、再利用と排出低減に寄与します。本体は取扱説明書付きで動作準備済みで納品されます。

主要製品データ

• 極限真空: 1.5 mbar
• ガスベラスト使用時の極限真空: 3 mbar
• 最大排気速度 50 Hz: 3.4 m³/h

技術データおよび表
最大排気速度 50 Hz: 3.4 m3/h
最大排気速度 60 Hz: 2.2 cfm
極限真空: 1.5 mbar / 1.1 torr
ガスベラスト使用時の極限真空: 3 mbar / 2.2 torr
ヘッド数: 4
段数: 3
動作環境温度 下限/上限: 10 °C / 40 °C
保管温度 下限/上限: -10 °C / 60 °C
最大排気圧（絶対圧）: 1.1 bar
吸入口接続: 2 x ホースノズル DN 8-10 mm
排気口接続: ホースノズル DN 8-10 mm
冷却液接続: 2 x ホースノズル DN 6-8 mm
定格出力: 0.25 kW
定格回転数 50/60 Hz: 1500/1800 min-1
保護等級 IEC 60529: IP 40
寸法 L x W x H: 326 x 248 x 402 mm
重量: 17.6 kg
騒音（50 Hz）: 45 dBA
ATEX 適合: II 3/- G Ex h IIC T3 Gc X（内部大気のみ）
NRTL 認証: 有り
定格電圧範囲: 230 V
電源周波数: 50-60 Hz

特徴 / 技術仕様

• モデルファミリー: MD 4C NT +AK SYNCHRO+EK
• 参照（品番）: 20736800
• SKU: VP_87
• 極限真空（ガスベラスト無し）: 1.5 mbar (1.1 torr)
• 極限真空（ガスベラスト使用）: 3 mbar (2.2 torr)
• 排気速度 (50 Hz): 3.4 m³/h ; (60 Hz): 2.2 cfm
• ヘッド数: 4 ; 段数: 3
• 定格出力: 0.25 kW ; 定格速度: 1500/1800 min⁻¹
• 接続: 吸入口 2× DN 8-10 mm、排気口 DN 8-10 mm、冷却 2× DN 6-8 mm
• 最大排気圧（絶対）: 1.1 bar
• 保護等級: IP40
• 寸法 (L×W×H): 326×248×402 mm
• 重量: 17.6 kg ; 騒音レベル: 45 dBA (50 Hz)
• ATEX および NRTL 認証あり
• 付属品: 完全に組立てられたポンプユニット、取扱説明書
