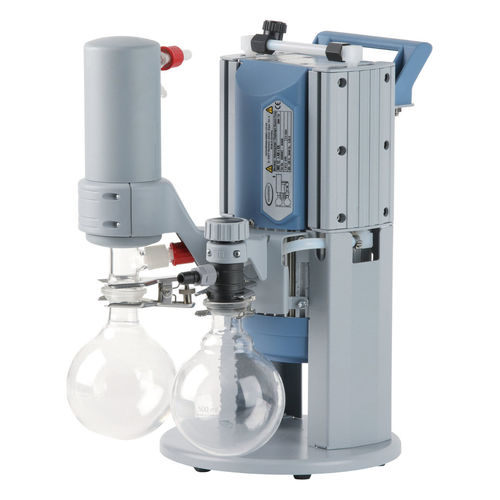

回転蒸発器用真空ポンプ MD 1C実験用膜オイルフリー
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 実験用, 回転蒸発器用
- 技術
- 膜
- オプション
- オイルフリー
- 流量
0.88 m³/h, 1.3 m³/h
(0.02 ft³/h, 45.91 ft³/h)- 出力
0.08 kW
(0.11 hp)- 圧力
0.002 bar, 0.004 bar, 1.1 bar
(0.029 psi, 0.058 psi, 15.9542 psi)- 入口継手のサイズ
最大: 10 mm
(0.4 in)最少: 8 mm
(0.3 in)- 出口継手のサイズ
最大: 10 mm
(0.4 in)最少: 8 mm
(0.3 in)- 重量
11 kg
(24.3 lb)- 長さ
31.6 cm
(12.4 in)- 幅
23.9 cm
(9.4 in)- 高さ
40.5 cm
(15.9 in)
詳細
概要
簡単な説明
本化学用真空システムは、実験室およびプロセス用途での排気、蒸発、ガス・蒸気の搬送に設計されています。高沸点溶媒の用途に適しており、しばしばロータリーポンプ（回転翼式）に代わる用途で用いられます。代表的な適用例はロータリーエバポレーター、真空乾燥箱、真空濃縮器などです。吸気側のセパレータ（AK）は保護コーティング付きガラス製で、粒子や液滴を保持します。排気側の廃蒸気凝縮器（EK）はコンパクトで高効率、ほぼ100%に近い溶媒回収を可能にし、溶媒の再利用と環境保護に貢献します。ポンプは無給油ダイヤフラム設計で化学耐性があり、メンテナンス負荷が低く抑えられます。
主要製品仕様
技術データとグラフ
最大吸引速度 50 Hz: 1.3 m³/h
最大吸引速度 60 Hz: 0.88 cfm
極限真空: 2 mbar / 1.5 torr
ガスバラスト使用時の極限真空: 4 mbar / 3 torr
ポンプヘッド数: 4
段数: 3
動作時最低周囲温度: 10 °C
動作時最高周囲温度: 40 °C
保管時最低温度: -10 °C
保管時最高温度: 60 °C
最大背圧（絶対）: 1.1 bar
吸入口接続: ホースノズル DN 8-10 mm
排出口接続: ホースノズル DN 8-10 mm
冷却液接続: 2 x ホースノズル DN 6-8 mm
定格モーター出力: 0.08 kW
定格回転数 50/60 Hz: 1500/1800 min⁻¹
保護等級 IEC 60529: IP 40
外形寸法 L x W x H: 316 x 239 x 405 mm
重量: 11 kg
騒音 (50 Hz): 45 dBA
ATEX 適合: II 3/- G Ex h IIC T3 Gc X (internal atmosphere only)
NRTL 認証: 有り
付属品: 組立済みポンピングユニット、使用可能な状態で供給、取扱説明書付属
定格電圧範囲 1: 220-230 V
電源周波数 1: 50-60 Hz
特性 / 技術仕様
- 化学薬品に耐える設計で高い蒸気耐性を有する
- 極限真空付近でも高い性能を発揮
- ガスバラスト使用時でも優れた極限真空を実現
- 低騒音・低振動の動作
- 溶媒の効率的回収により排出低減に寄与
簡単な説明
本化学用真空システムは、実験室およびプロセス用途での排気、蒸発、ガス・蒸気の搬送に設計されています。高沸点溶媒の用途に適しており、しばしばロータリーポンプ（回転翼式）に代わる用途で用いられます。代表的な適用例はロータリーエバポレーター、真空乾燥箱、真空濃縮器などです。吸気側のセパレータ（AK）は保護コーティング付きガラス製で、粒子や液滴を保持します。排気側の廃蒸気凝縮器（EK）はコンパクトで高効率、ほぼ100%に近い溶媒回収を可能にし、溶媒の再利用と環境保護に貢献します。ポンプは無給油ダイヤフラム設計で化学耐性があり、メンテナンス負荷が低く抑えられます。
主要製品仕様
- 極限真空: 2 mbar
- ガスバラスト使用時の極限真空: 4 mbar
- 最大吸引速度 50 Hz: 1.3 m³/h
- 騒音 (50 Hz): 45 dBA
- 重量: 11 kg
技術データとグラフ
最大吸引速度 50 Hz: 1.3 m³/h
最大吸引速度 60 Hz: 0.88 cfm
極限真空: 2 mbar / 1.5 torr
ガスバラスト使用時の極限真空: 4 mbar / 3 torr
ポンプヘッド数: 4
段数: 3
動作時最低周囲温度: 10 °C
動作時最高周囲温度: 40 °C
保管時最低温度: -10 °C
保管時最高温度: 60 °C
最大背圧（絶対）: 1.1 bar
吸入口接続: ホースノズル DN 8-10 mm
排出口接続: ホースノズル DN 8-10 mm
冷却液接続: 2 x ホースノズル DN 6-8 mm
定格モーター出力: 0.08 kW
定格回転数 50/60 Hz: 1500/1800 min⁻¹
保護等級 IEC 60529: IP 40
外形寸法 L x W x H: 316 x 239 x 405 mm
重量: 11 kg
騒音 (50 Hz): 45 dBA
ATEX 適合: II 3/- G Ex h IIC T3 Gc X (internal atmosphere only)
NRTL 認証: 有り
付属品: 組立済みポンピングユニット、使用可能な状態で供給、取扱説明書付属
定格電圧範囲 1: 220-230 V
電源周波数 1: 50-60 Hz
特性 / 技術仕様
- 型式指定: MD 1C +AK+EK
- 用途領域: 排気、蒸発、ガス・蒸気の搬送（ロータリーエバポレーター、真空乾燥箱、真空濃縮器）
- 吸入口セパレータ (AK): 保護コーティング付きガラス製で粒子・液滴を保持
- 排気側廃蒸気凝縮器 (EK): コンパクト、溶媒回収率ほぼ100%
- 無給油ダイヤフラムポンプ設計で化学耐性あり
- 低騒音動作: 45 dBA (50 Hz)
- ベンチまたはシステム統合向けのコンパクト寸法と11 kgの重量
- 電気仕様: 220–230 V、50–60 Hz、定格出力 0.08 kW
- 保護等級: IP 40
- 接続: 吸排気 DN 8–10 mm、冷却 2× DN 6–8 mm
- 許容最大背圧: 1.1 bar (abs.)
- ATEX: II 3/- G Ex h IIC T3 Gc X (internal atmosphere only)
- NRTL 認証あり
- 取扱説明書付きで完全に組立済み、使用可能な状態で供給
