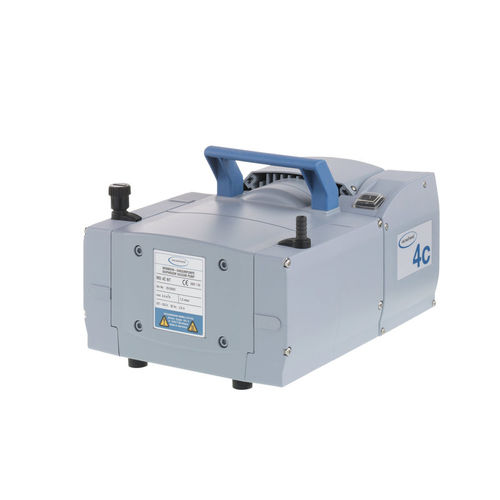

実験用真空ポンプ MD 4C NT

膜オイルフリー多段

概要

• 優れた化学耐性と高い蒸気耐性
• 低真空領域でも高い性能を発揮
• ガスバラスト使用時でも良好な極限真空
• 非常に静かで振動が少ない
• 膜片の長寿命、メンテナンス不要の駆動系

製品概要
連続無給油運転で腐食性ガス・蒸気の排気が可能な、3段構成の化学用ダイヤフラムポンプです。媒体と接触する部品はすべて化学的に耐性のあるフッ素樹脂で構成されています。PTFEサンドイッチ膜片により信頼性が向上し、寿命が延長されます。ガスバラスト弁と優れた極限真空により、沸点の高い溶媒の凝縮性蒸気も排気可能です。NTシリーズは性能向上、保守性向上、蒸気耐性の向上を特徴とします。

主要製品情報
極限真空: 1.5 mbar
ガスバラスト時極限真空: 3 mbar
最大排気量 50 Hz: 3.4 m3/h
最大排気量 60 Hz: 2.2 cfm
ヘッド数: 4
段数: 3
吸入口接続: ホースノズル DN 8-10 mm
排出口接続: ホースノズル DN 8-10 mm
定格出力: 0.25 kW
定格回転数 50/60 Hz: 1500/1800 min-1
保護等級 IEC 60529: IP 40
定格電圧範囲: 230 V
電源周波数: 50-60 Hz

技術データとグラフ（抜粋）
最大排気量 50 Hz: 3.4 m3/h
最大排気量 60 Hz: 2.2 cfm
極限真空: 1.5 mbar / 1.1 torr
ガスバラスト時極限真空: 3 mbar / 2.2 torr
ヘッド数: 4
段数: 3
動作時周囲温度 下限: 10 °C
動作時周囲温度 上限: 40 °C
保管時周囲温度 下限: -10 °C
保管時周囲温度 上限: 60 °C
最大排気口圧力（絶対）: 1.1 bar
接続: ホースノズル DN 8-10 mm（吸入・排気）
定格出力: 0.25 kW
定格回転数 50/60 Hz: 1500/1800 min-1
保護等級: IP 40
寸法（L × W × H）: 328 × 243 × 198 mm
重量: 14.3 kg
騒音（音圧レベル）50 Hz: 45 dBA
ATEX適合: II 3/- G Ex h IIC T3 Gc X（内部雰囲気のみ）
NRTL認証: 有り
付属品: 組立済みポンプ（使用準備済み）、取扱説明書

構成 / オプション
使用可能な電源プラグ（製品ページに表示される例）: CEE、CH、CN、UK、US（プラグ選択は記事番号/バリアントに影響します）。表示構成の例示記事番号: 20736400。

特長 / 仕様

• 機種: MD 4C NT（3段ダイヤフラム構造）
• 媒体接触部材: 化学的に耐性のあるフッ素樹脂
• 膜片: PTFEサンドイッチ膜片で長寿命化
• ガスバラスト: 凝縮性蒸気の排気に対応
• 排気量 50 Hz: 3.4 m3/h
• 極限真空: 1.5 mbar（無ガスバラスト） / 3 mbar（ガスバラスト使用時）
• 出力: 0.25 kW
• 電源: 230 V, 50-60 Hz
• 接続: ホースノズル DN 8-10 mm（吸入・排気）
• 保護等級: IP 40
• 使用温度範囲: 10 °C ～ 40 °C、保管: -10 °C ～ 60 °C
• 重量: 14.3 kg
• 騒音: 45 dBA（50 Hz）
• 材質: 媒体接触部は耐化学性フッ素樹脂、PTFEサンドイッチ膜片
