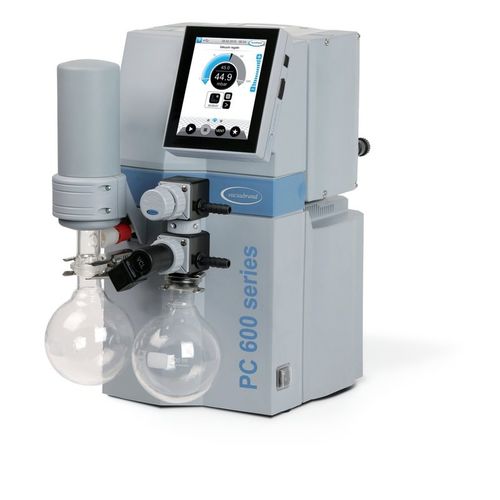

回転蒸発器用真空ポンプ PC 611 select

実験用膜オイルフリー

概要

• 図形ユーザーインターフェースを備えたVACUU·SELECT真空コントローラにより実験室での作業を簡素化
• 定義済みアプリケーションにより時間を節約し再現性のある結果を実現
• ドラッグ＆ドロップ対応のアプリケーションエディタでカスタムプロセスを作成可能
• 高沸点溶媒の真空要件に対応する設計
• 1台のポンプで2つの独立した真空アプリケーションの並列運転が可能

製品説明
PC 611 selectは、三段式メンブレンポンプMD 4C NTをベースとした化学用真空ポンプユニットです。高沸点溶媒を用いる蒸発プロセスに対応し、1台のポンプで2つの要求の高いアプリケーションを並列に運転できます。1系統は統合されたVACUU·SELECTコントローラと電磁弁で電子制御され、もう1系統は手動のメンブレン流量調整弁で制御されます。両方の真空ポートには逆止弁が組み込まれており、交差汚染や相互干渉を防ぎます。吸引側のガラス製インレットセパレータは保護コーティングが施されており、微粒子および液滴のポンプ侵入を防いで寿命を延ばします。冷却水ラインまたは循環冷却機に接続した場合、排気側の蒸気コンデンサにより溶媒のほぼ完全な回収が可能で、溶媒循環および環境保護に寄与します。付属品：組立済みで使用準備完了のポンプユニット、取扱説明書付属。

特長

• VACUU·SELECT統合コントローラ（グラフィカルUI、アプリケーションベース操作）
• 手動設定、蒸留モード、ドラッグ&ドロップ式アプリケーションエディタ
• 沸騰圧自動検出および溶媒蒸発用の2点制御モード
• 独立した真空ポート2系統（1系統は電子制御、1系統は手動制御）および逆止弁内蔵
• 保護コーティング付きガラス製インレットセパレータ
• 適切な冷却時に溶媒回収を行う排気蒸気コンデンサ

技術データ（要約）
最大排気量 50 Hz: 3.4 m3/h
最大排気量 60 Hz: 2.2 cfm
到達真空度: 1.5 mbar / 1.1 torr
ガスバラスト使用時到達真空度: 3 mbar / 2.2 torr
ヘッド数: 4
段数: 3
真空コントローラ: VACUU·SELECT
動作周囲温度: 10 °C〜40 °C
保管温度: -10 °C〜60 °C
最大逆圧（絶対）: 1.1 bar
吸入口接続: 2 x ホースノズル DN 8-10 mm
吐出口接続: ホースノズル DN 8-10 mm
冷却液接続: 2 x ホースノズル DN 6-8 mm
定格電動機出力: 0.25 kW
定格回転数（50/60 Hz）: 1500 / 1800 min-1
保護等級 IEC 60529: IP 20
外形寸法（L x W x H）: 435 x 243 x 457 mm
質量: 21.3 kg
騒音レベル（50 Hz）: 45 dBA
ATEX適合性: II 3/- G Ex h IIC T3 Gc X（内部雰囲気のみ）

特性 / 仕様

• 型式: PC 611 select
• ベースポンプ: MD 4C NT（三段式メンブレンポンプ）
• 最大排気量 (50 Hz): 3.4 m3/h；(60 Hz): 2.2 cfm
• 到達真空度: 1.5 mbar (1.1 torr)；ガスバラスト時: 3 mbar (2.2 torr)
• ヘッド / 段数: 4 / 3
• コントローラ: VACUU·SELECT（グラフィカルUI、アプリケーションエディタ、沸騰圧検出）
• 接続: 吸入口 2 x DN 8-10 mm；吐出口 DN 8-10 mm；冷却 2 x DN 6-8 mm
• 定格出力 / 回転数: 0.25 kW；1500 / 1800 min-1 (50/60 Hz)
• 保護等級: IP 20
• 外形寸法: 435 x 243 x 457 mm；質量: 21.3 kg
• 騒音レベル: 45 dBA (50 Hz)
• 最大逆圧: 1.1 bar
• 同梱品: 組立済みポンプユニット、取扱説明書
