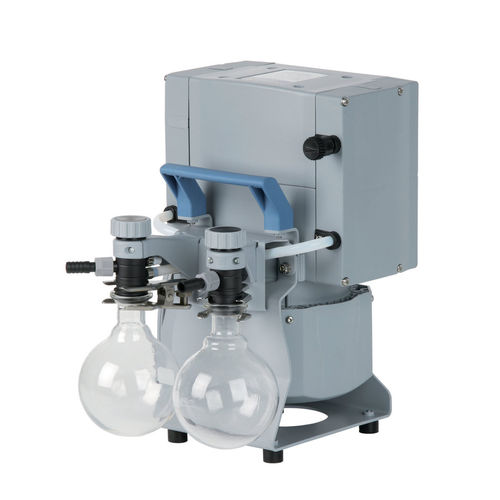

回転蒸発器用真空システム MD 4C NT +2AK

実験用多段

概要

• 優れた化学耐性と高い蒸気耐性
• 極限近傍でも安定した排気性能
• ガスバラスト使用時でも良好な極限真空
• 非常に低騒音・低振動
• 凝縮物回収用の吸気・排気側セパレーター搭載

製品詳細
MD 4C NT +2AK は、化学・生物・製薬系の実験室で、出力側で溶媒蒸気の凝縮を必要としないガス・蒸気の排気、蒸発、排気に用いる化学用真空システムです。沸点の高い溶媒を扱う用途に適しています。代表的な用途は真空濃縮器、ロータリーエバポレーター、乾燥炉などです。吸入口のセパレーター（AK）は保護膜付きガラス製で、粒子や液滴を保持します。排気側のキャッチポットは凝縮物を回収し、ポンプへの逆流を防止するとともに、静音化に寄与します。

主な性能

• 極限真空：1.5 mbar
• ガスバラスト使用時の極限真空：3 mbar
• 最大抽気量（50 Hz）：3.4 m³/h

技術データおよび図表（表）
最大抽気量 50 Hz : 3.4 m3/h
最大抽気量 60 Hz : 2.2 cfm
極限真空 : 1.5 mbar / 1.1 torr
ガスバラスト使用時極限真空 : 3 mbar / 2.2 torr
ポンプヘッド数 : 4
段数 : 3
動作時許容温度（下限） : 10 °C
動作時許容温度（上限） : 40 °C
保管時許容温度 : -10 °C ～ 60 °C
最大吐出圧（絶対圧） : 1.1 bar
吸入口接続 : ホースノズル DN 8-10 mm
吐出口接続 : ホースノズル DN 8-10 mm
定格モーター出力 : 0.25 kW
定格回転数（50/60 Hz） : 1500/1800 min-1
保護等級 IEC 60529 : IP 40
外形寸法（L x W x H） : 319 x 243 x 374 mm
重量 : 16.7 kg
騒音（音圧レベル）50 Hz : 45 dBA
ATEX 適合 : II 3/- G Ex h IIC T3 Gc X (Internal Atm. only)
NRTL 認証 : 有
供給内容 : ポンプユニット 完全組立、使用準備済み、取扱説明書付属。

用途

• 出口側での凝縮を必要としないガス・蒸気の排気・排送
• 真空濃縮器
• ロータリーエバポレーター
• 乾燥炉

仕様 / 技術仕様

• 型式: MD 4C NT +2AK
• 製品種別: 化学用真空システム（吸気/排気セパレーター付）
• 極限真空: 1.5 mbar (1.1 torr)
• ガスバラスト使用時極限真空: 3 mbar (2.2 torr)
• 抽気量 (50 Hz): 3.4 m³/h
• 抽気量 (60 Hz): 2.2 cfm
• ポンプヘッド数: 4
• 段数: 3
• 定格出力: 0.25 kW
• 定格回転数: 1500 / 1800 min-1 (50/60 Hz)
• 接続: ホースノズル DN 8-10 mm (吸気/排気)
• 最大吐出圧（絶対）: 1.1 bar
• 使用温度: 10 °C ～ 40 °C
• 保管温度: -10 °C ～ 60 °C
• 保護等級: IP 40
• 寸法: 319 x 243 x 374 mm
• 重量: 16.7 kg
• 騒音レベル: 45 dBA (50 Hz)
• ATEX 適合および NRTL 認証
• 供給内容: 組立済みユニット、取扱説明書付
• 定格電圧: 230 V; 周波数: 50-60 Hz
