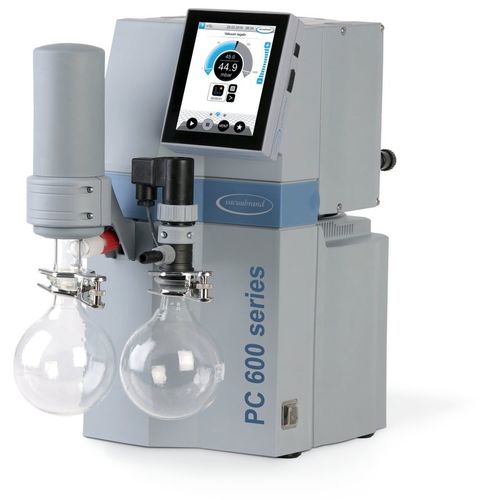

回転蒸発器用真空ポンプ PC 610 select

実験用膜多段

概要

• グラフィカルUIを備えたVACUU·SELECT真空コントローラーにより実験操作を簡素化
• プリセットアプリケーションで時間を節約し再現性のある結果を実現
• ドラッグ＆ドロップによるアプリケーションエディタでカスタムプロセスを作成可能
• 多くの高沸点溶媒の蒸発処理に適合
• 排気側凝縮器によりほぼ100%の溶媒回収が可能で環境負荷を低減

製品詳細
PC 600シリーズの化学用真空システムは、高沸点溶媒を含む電子制御された蒸発・乾燥プロセス向けに設計されています。本機は3段式の化学用ダイアフラムポンプ MD 4C NT を基幹ポンプとして採用し、VACUU·SELECTコントローラーを統合しています。コントローラーは手動設定、プリセットプロセス、およびカスタムアプリケーション編集を提供します。溶媒蒸発時は圧力を常時監視し、沸騰を検出すると2点制御モードに切り替えます。吸気側の分離器（保護コーティング付きガラス）は粒子や液滴のポンプ侵入を防止します。排気側の蒸気コンデンサーはほぼ完全な溶媒回収を可能にし、経済的なリサイクルと環境保護に寄与します。

技術データと図表
最大排気量 50 Hz: 3.4 m3/h
最大排気量 60 Hz: 2.2 cfm
極限真空: 1.5 mbar / 1.1 torr
ガスバラスト時極限真空: 3 mbar / 2.2 torr
ポンプヘッド数: 4
段数: 3
真空コントローラー: VACUU·SELECT
定格モーター出力: 0.25 kW
定格回転数 50/60 Hz: 1500 / 1800 min-1
保護等級 IEC 60529: IP 20
寸法 L x W x H: 419 × 243 × 457 mm
重量: 20.9 kg
騒音レベル: 45 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (internal atmosphere only)
インターフェース: Ethernet (RJ45): Modbus TCP / USB (Type A): データ転送・ソフト更新 / RS-232（アダプタ要）

特長 / 仕様

• 型式: PC 610 select
• メーカー / ブランド: VACUUBRAND
• 基幹ポンプ: MD 4C NT（3段化学ダイアフラムポンプ）
• 極限真空（無ガスバラスト）: 1.5 mbar (1.1 torr)
• 極限真空（ガスバラスト使用）: 3 mbar (2.2 torr)
• 最大排気量 (50 Hz): 3.4 m3/h
• 最大排気量 (60 Hz): 2.2 cfm
• ヘッド数: 4
• 段数: 3
• コントローラー: VACUU·SELECT（GUI、プリセット、アプリ編集）
• 接続: 吸入口/吐出口ホースノズル DN 8-10 mm、冷却水 2 × DN 6-8 mm
• 最大逆圧（abs.）: 1.1 bar
• 定格電力: 0.25 kW
• 電源: 230 V / 50-60 Hz
• 動作温度: 10 °C〜40 °C、保管温度: -10 °C〜60 °C
• 保護等級: IP 20
• 寸法 (L × W × H): 419 × 243 × 457 mm
• 重量: 20.9 kg
• 騒音 (50 Hz): 45 dBA
• ATEX: II 3/- G Ex h IIC T3 Gc X (internal atmosphere only)
• 付属品: 完全組立済みのポンプユニット、取扱説明書
