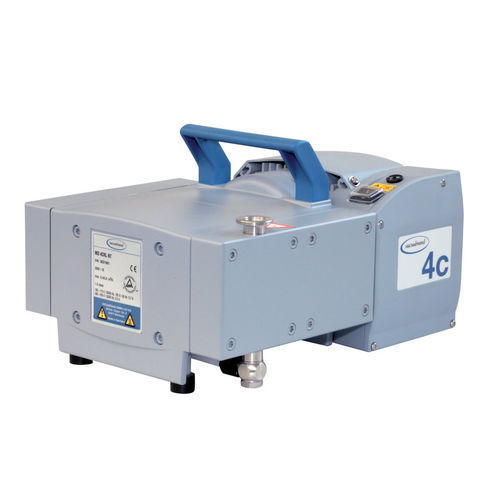

回転蒸発器用真空ポンプ MD 4CRL NT

実験用膜オイルフリー

概要

• 優れた耐薬品性
• 限界真空付近でも高い排気速度を維持
• 総漏洩率 0.001 mbar·l/s、各ポンプで試験済み
• 非常に静音で振動が少ない
• 膜寿命が長く、駆動部はメンテナンスフリー

製品説明
高い気密性が求められる用途には MD 4CRL NT を推奨します。3段構成により、高い排気速度と非常に低い極限真空の組み合わせを実現します。被排気媒体と接触する主要部品は、耐薬品性のあるフッ素系樹脂または高耐食性ステンレス鋼で構成されています。PTFE サンドイッチ膜が信頼性を高め、使用寿命を延長します。本機は無油式で、ロータリーエバポレーターや減圧濃縮など、化学実験室での用途に適しています。各ポンプは総漏洩率 0.001 mbar·l/s の試験を受けています。

主な仕様と図表
最大排気速度 50 Hz: 3.4 m3/h
最大排気速度 60 Hz: 2.2 cfm
極限真空: 1.5 mbar / 1.1 torr
ポンプヘッド数: 4
段数: 3
動作温度: 10 °C ～ 40 °C
保管温度: -10 °C ～ 60 °C
最大吐出圧（絶対）: 1.1 bar
吸気側接続: KF DN 16 小フランジ
吐出側接続: KF DN 16 小フランジ
定格電動機出力: 0.25 kW
定格回転数（50/60 Hz）: 1500 / 1800 min-1
保護等級 IEC 60529: IP 40
外形寸法（L x W x H）: 325 x 243 x 198 mm
質量: 19.8 kg
騒音（音圧レベル）50 Hz 時: 45 dBA
ATEX適合: II 3/- G Ex h IIC T3 Gc X（内部雰囲気のみ）
NRTL認証: 有り
付属品: 組立済みポンプ（即使用可能）、取扱説明書

特長 / 技術仕様

• 型式: MD 4CRL NT
• タイプ: 化学用ダイアフラムポンプ（無油）、3段
• 総漏洩率（試験値）: 0.001 mbar·l/s
• 媒体接触部材質: 耐薬品性フッ素樹脂および高耐食性ステンレス鋼
• ダイアフラム: PTFE サンドイッチ構造で寿命延長
• 用途例: ロータリーエバポレーター、真空濃縮など、気密性が重要な化学/実験用途
