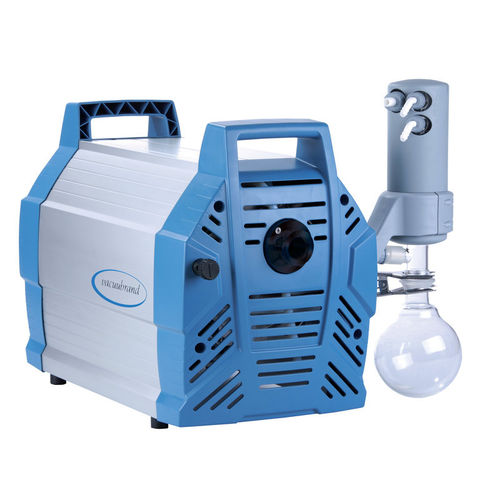

回転蒸発器用真空ポンプ MD 12C NT +EK

実験用多段高性能

概要

• 優れた化学薬品耐性と蒸気耐性
• 極限真空付近でも高い排気速度により処理時間を短縮
• 非常に静かで低振動
• 凝縮物の排出のためのガスバラスト開放時でも良好な極限真空が得られる
• 溶媒の効率的な回収による環境配慮

説明
この化学用真空システムは、排気、蒸発、気体や蒸気の排送に幅広く使用されます。特に高い排気速度を備え、高沸点溶媒など高い真空性能を必要とする用途に適しています。基本ポンプMD 12C NTは、ガスバラスト開放時でも良好な極限真空を達成し、コンパクトな設計で高い性能を発揮します。化学薬品耐性を重視した設計により、化学・製薬分野で広く使用できます。排気側の廃蒸気凝縮器（EK）はコンパクトで高効率、ほぼ100%の溶媒回収を可能にし、効率的なリサイクルと環境保護に寄与します。吸入口のオプションのセパレータ（AK）は保護コーティングされたガラス製で、粒子や液滴を捕集し後付けで装着可能です。

技術データとグラフ
最大排気速度 50 Hz: 12 m3/h
最大排気速度 60 Hz: 7.0 cfm
極限真空: 2 mbar / 1.5 torr
ガスバラスト開放時の極限真空: 4 mbar / 3 torr
ポンプヘッド数: 8
段数: 3
動作時最小周囲温度: 10 °C
動作時最大周囲温度: 40 °C
保管時最小温度: -10 °C
保管時最大温度: 60 °C
最大吐出圧（絶対）: 1.1 bar
吸入口接続: 小フランジ KF DN 25
吐出口接続: ホースノズル DN 8-10 mm
冷却水接続: 2 x ホースノズル DN 6-8 mm
定格電動機出力: 0.53 kW
定格回転数 50/60 Hz: 1650 min-1
保護等級 IEC 60529: IP 40
寸法（L×B×H）: 528 × 387 × 395 mm
重量: 28.4 kg
騒音（音圧レベル）50 Hz: 50 dBA
ATEX適合: II 3/- G Ex h IIC T3 Gc X（内部大気のみ）
NRTL認証: いいえ
付属品: 組立て済みのポンプユニット、使用可能な状態、取扱説明書付属。

特性 / 技術仕様

• 型式: MD 12C NT +EK
• 排気速度 (50 Hz): 12 m³/h
• 極限真空: 2 mbar (1.5 torr)
• ガスバラスト使用時極限真空: 4 mbar (3 torr)
• ヘッド数: 8、段数: 3
• 定格出力: 0.53 kW、定格回転数: 1650 min-1
• 吸入口: KF DN 25、吐出口: ホースノズル DN 8-10 mm
• 冷却接続: 2 × DN 6-8 mm
• 最大吐出圧（絶対）: 1.1 bar
• 寸法（L × B × H）: 528 × 387 × 395 mm
• 重量: 28.4 kg
• 騒音レベル (50 Hz): 50 dBA
• 保護等級: IP 40
• ATEX: II 3/- G Ex h IIC T3 Gc X（内部大気のみ）
• 供給状態: 組立て済み、稼働可能、取扱説明書付
• 定格電圧: 200-230 V；周波数: 50-60 Hz
