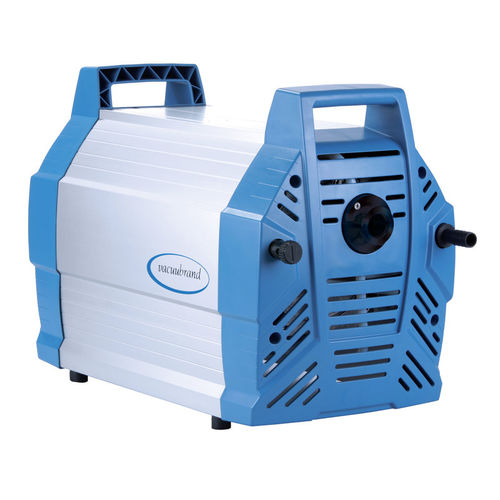

実験用ポンプ MD 12C NT

電動式膜ガス用

概要

• 優れた耐薬品性と凝縮蒸気への高い耐性
• 極限真空付近でも高い抽気速度によりプロセス時間を短縮
• 低振動で静音（50 Hzで50 dBA）
• 気鎮弁を開いても良好な極限真空を維持し、凝縮物の排出が可能
• 膜寿命が長く、駆動部は無給油・無メンテナンス

製品説明
MD 12C NT は、連続的な無給油の腐食性ガス・蒸気の排気に適した、3段8ヘッドの化学用隔膜ポンプです。三段構成により高い抽気速度と良好な極限真空を両立します。媒体に接触する内部部品はすべて耐薬品性のフッ素樹脂製で、PTFE サンドイッチ構造の隔膜により信頼性と使用寿命を向上させています。気鎮弁を備え、容易に凝縮する蒸気の排気に対応します。吸気側分離器（AK）や排気蒸気コンデンサー（EK）のアップグレードキットでプロセス要求に合わせた拡張が可能です。NT 仕様の8ヘッドは静音で、表面は平滑に設計されており清掃が容易です。

技術データ
最大抽気速度 50 Hz: 12 m3/h
最大抽気速度 60 Hz: 7.0 cfm
極限真空: 2 mbar / 1.5 torr
気鎮使用時の極限真空: 4 mbar / 3 torr
ヘッド数: 8
段数: 3
使用時周囲温度 下限: 10 °C
使用時周囲温度 上限: 40 °C
保管時周囲温度 下限: -10 °C
保管時周囲温度 上限: 60 °C
最大背圧（絶対圧）: 1.1 bar
吸気接続: 小フランジ KF DN 25
排気接続: ホースノズル DN 15 mm
定格電動機出力: 0.53 kW
定格回転数（50/60 Hz）: 1650 min-1
保護等級 IEC 60529: IP 40
寸法（L x W x H）: 533 x 260 x 359 mm
質量: 28.1 kg
騒音（音圧レベル）50 Hz: 50 dBA
ATEX 適合: II 3/- G Ex h IIC T3 Gc X（内部雰囲気のみ）
NRTL 認証: なし
付属品: 組立済みポンプ（据付・試運転準備済み）、取扱説明書

特性 / 技術仕様

• 型式: MD 12C NT
• タイプ: 化学用隔膜ポンプ、3段、8ヘッド
• 無油設計（100% oil-free）
• 隔膜技術: PTFE サンドイッチ隔膜
• 媒体接触部材: 耐薬品性フッ素樹脂
• 想定用途: 腐食性ガス・蒸気、凝縮性蒸気、高沸点溶媒
• オプション: 吸気分離器（AK）、排気蒸気コンデンサー（EK）
• 定格出力: 0.53 kW、1650 min-1（50/60 Hz）
• 保護等級: IP 40
• 寸法: 533 x 260 x 359 mm
• 質量: 28.1 kg
