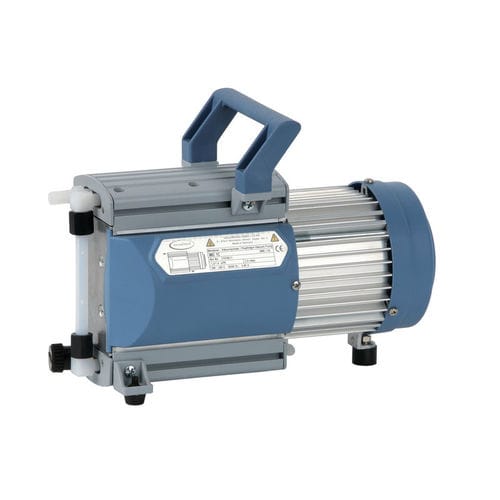

実験用真空ポンプ MD 1C

膜オイルフリー多段

概要

• 優れた耐薬品性と高い蒸気許容性
• 極限真空に近い領域での高い抽速
• ガスバラスト使用時でも良好な最終真空
• 低騒音・極めて低い振動
• 実績ある長寿命の膜片／メンテナンスフリーの駆動

説明
3段式の化学用隔膜ポンプは、腐食性ガスおよび蒸気の連続的な無油排気に適した機種です。3段構成により、コンパクトな設置で高い抽速と深い最終真空を実現します。流体と接触する部品はすべて化学的に耐性のあるフッ素系プラスチック製です。PTFEのサンドイッチ構造膜片により信頼性が向上し、寿命が延びます。ガスバラスト弁付きのMD 1Cは、容易に凝縮する蒸気（沸点の高い溶媒）の排気に適しています。

技術データと図
最大抽速 50 Hz: 1.3 m³/h
最大抽速 60 Hz: 0.88 cfm
最終真空（無ガスバラスト）: 2 mbar / 1.5 torr
最終真空（ガスバラスト使用）: 4 mbar / 3 torr
ポンプヘッド数: 4
段数: 3
使用環境温度: 10 ℃〜40 ℃
保管温度: -10 ℃〜60 ℃
最大排気圧（絶対）: 1.1 bar
吸気接続: ホースノズル DN 8–10 mm
吐出接続: ホースノズル DN 8 mm
定格電動機出力: 0.08 kW
定格回転数（50/60 Hz）: 1500 / 1800 min⁻¹
保護等級（IEC 60529）: IP 40
外形寸法（L × W × H）: 338 × 142 × 223 mm
質量: 7.9 kg
騒音レベル（50 Hz）: 41 dBA
ATEX適合: II 3/- G Ex h IIC T3 Gc X (Internal atmosphere only)
NRTL認証: 有り
付属品: 組立済みポンプ、動作準備済み、取扱説明書添付

特性 / 技術仕様

• 型式: MD 1C
• タイプ: 3段式化学用隔膜ポンプ、無油
• 膜片: PTFEサンドイッチ
• 最大抽速 (50 Hz): 1.3 m³/h
• 最大抽速 (60 Hz): 0.88 cfm
• 最終真空（無ガスバラスト）: 2 mbar (1.5 torr)
• 最終真空（ガスバラスト）: 4 mbar (3 torr)
• ポンプヘッド数: 4
• 段数: 3
• 定格出力: 0.08 kW
• 定格回転数: 1500 / 1800 min⁻¹ (50/60 Hz)
• 接続: 吸気 DN 8–10 mm ホースノズル、吐出 DN 8 mm ホースノズル
• 最大排気圧（絶対）: 1.1 bar
• 保護等級: IP 40
• 外形寸法: 338 × 142 × 223 mm
• 質量: 7.9 kg
• 騒音レベル (50 Hz): 41 dBA
• 使用温度: 10 ℃〜40 ℃、保管: -10 ℃〜60 ℃
• ATEX/NRTL認証あり
• 付属: 組立済みポンプ、取扱説明書
