Módulo de telemonitoramento EMB-2121

wirelesscom Bluetooth

Visão geral do produto

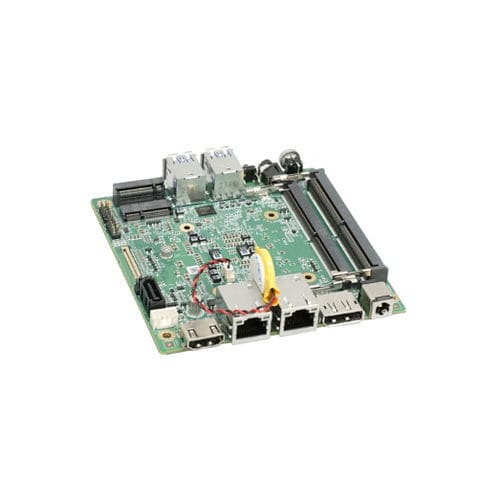

O EMB-2121 é uma placa‑mãe industrial 10×10 baseada nas plataformas Intel 12.ª/13.ª geração Alder Lake-P / Raptor Lake-P. Com fator de forma ultra‑compacto de 100×100 mm e suporte a memória DDR5 em canal duplo, oferece saídas de vídeo HDMI2.0 + DP++ + eDP e expansão M.2 NVMe, fornecendo uma plataforma de cálculo compacta e de alto desempenho para aplicações embarcadas e de edge industrial.

Principais características

• Suporta processadores Intel 12.ª/13.ª gen Alder Lake-P / Raptor Lake-P (i3-1220P / i5-1250P / i7-1270P), TDP 28 W.
• Formato de placa 10×10 (100×100 mm) para instalações com espaço reduzido.
• DDR5-4800 em canal duplo, até 64 GB via 2× SO‑DIMM.
• 2× portas RJ45 (Intel i211 Gigabit), capacidade de rede dupla.
• Três saídas de vídeo: 1× HDMI2.0 + 1× DP++ + 1× eDP, suportando alta resolução e altas taxas de atualização.
• Expansão: 1× M.2 M‑Key 2280 (NVMe PCIe 4.0 x4 / SATA3.0) + 1× M.2 E‑Key (Wi‑Fi/Bluetooth) + 1× SATA3.0.
• Projeto para ampla faixa de temperatura: operação -20 °C a 60 °C; armazenamento -40 °C a 85 °C. Compatível com Windows e Linux.

Descrição do produto
O EMB-2121 suporta DDR5-4800 em canal duplo até 64 GB através de dois slots SO‑DIMM, fornecendo largura de banda de memória adequada para cargas de trabalho intensivas em edge. As capacidades de vídeo são um ponto forte: HDMI2.0 e DP++ suportam até 4096×2160@60Hz, enquanto eDP suporta até 4096×2160@120Hz HDR para painéis de alta frequência ou alta densidade. O armazenamento é flexível com 1× M.2 M‑Key 2280 compatível com NVMe PCIe 4.0 x4 ou SATA3.0, 1× M.2 E‑Key para módulos sem fio e 1× SATA3.0 (2 pinos 5 V). A rede inclui 2× RJ45 com controladores Intel i211 (10/100/1000 Mbps). E/S inclui 4× USB3.2 traseiros e 2× USB2.0 via header. Interfaces seriais: 1× RS232/485/422 (2.0 mm) mais porta serial frontal. Áudio: conector combinado com ALC897. Controles do sistema: botões Power e Reset, TPM 2.0 opcional e watchdog. Entrada de alimentação DC 12–19 V, 150 W via conector DC jack. Projetada para computação edge industrial, controlo embarcado, sinalização digital e visão de máquina em implantações compactas.

Aplicações

• Computação edge industrial
• Controlo embarcado
• Sinalização digital
• Visão artificial

Especificações técnicas

• Modelo: EMB-2121
• CPU: Intel 12.ª/13.ª gen Alder Lake‑P / Raptor Lake‑P — i3-1220P (10 núcleos/12 threads, 3.3 GHz, 12 MB cache, 28 W); i5-1250P (12 núcleos/16 threads, 3.3 GHz, 12 MB cache, 28 W); i7-1270P (12 núcleos/16 threads, 3.5 GHz, 18 MB cache, 28 W)
• BIOS: AMI EFI com 32 MB SPI BIOS e backup CMOS
• Memória: DDR5-4800, 2× SO‑DIMM, dual‑channel, até 64 GB
• PCIe: 1× PEG x4 (PCIe Gen4)
• Slots M.2: 1× M.2 M‑Key 2280 (NVMe PCIe 4.0 x4 ou SATA3.0); 1× M.2 E‑Key (PCIe + USB2.0 para Wi‑Fi/Bluetooth)
• SATA: 1× SATA3.0 (2 pinos 5 V)
• Saídas de vídeo: 1× HDMI2.0 (traseiro); 1× DP++ (traseiro); 1× eDP (traseiro/header). HDMI2.0/DP até 4096×2160@60Hz; eDP até 4096×2160@120Hz HDR
• USB: Traseiro 4× USB3.2; Header 2× USB2.0 (2.0 mm 2×5 pinos)
• Serial: 1× RS232/485/422 (2.0 mm) mais porta serial frontal
• Rede: 2× RJ45 (Intel i211, 10/100/1000 Mbps)
• Áudio: Jack combinado (ALC897)
• Botões: 1× Power, 1× Reset
• Segurança: TPM 2.0 (opcional)
• Watchdog: Suportado
• Alimentação: DC 12–19 V, 150 W
• Conector de alimentação: 1× DC jack (alimentado por adaptador)
• Temperatura de operação: -20 °C a 60 °C
• Temperatura de armazenamento: -40 °C a 85 °C
• Tamanho da placa: 10×10 (100×100 mm)
• Cor do PCB: Verde
• Sistemas operativos: Windows / Linux
