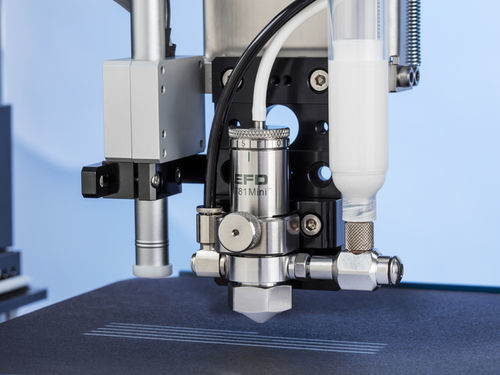

スプレー式弁 781Mini™

LVLP超小型コンパクト

概要
781MiniはLVLP方式のスプレーバルブで、幅1 mm (0.04")の狭い一貫したスプレーパターンで精密な流体塗布を実現します。従来機より約60%小さいフォームファクタにより、フィクスチャプレート上のバルブ密度を高め、狭小または形状が複雑な製造環境への設置が可能です。改良されたノズルはパターンの均一性とエッジの定義を向上させ、特許取得済みのQR（クイックリリース）クラスプにより数秒での保守対応が可能です。

特徴

• 均一なスプレーパターンと明確なエッジ定義
• 幅1 mm (0.04")までの一貫した領域カバー
• 従来比で約60%小さいフォームファクタ
• オーバースプレーを抑えた高い転写効率
• 所有コスト低減を目的としたモジュラー設計
• 短時間メンテナンスを可能にする特許QRクラスプ

適合流体

• 活性剤
• コーティング
• ライトグリス
• オイル
• インク
• 液状フラックス
• 溶剤
• シリコーンオイル

部品番号（表）
部品 # — 説明 — 仕様
7364002 — 781Mini 0.01" Valve — ノズルオリフィス 0.254 mm (0,01"). 円形パターン、狭角。
7362301 — 781Mini 0.03" Valve — ノズルオリフィス 0.76 mm (0,03"). 円形パターン。

技術仕様

• 技術: Low Volume Low Pressure (LVLP)
• 最小スプレー幅: 1 mm (0.04")
• ノズルオリフィス: 0.254 mm (0,01")、0.76 mm (0,03")
• パターン: 円形、狭角（ノズルにより異なる）
• フォームファクタ: 従来比 約60% 小型
• 保守性: QRクラスプにより迅速なメンテナンスが可能
• システム統合: ValveMateコントローラおよび流体リザーバと組み合わせた自動塗布システムに対応
