圧力制御装置 ValveMate™

バルブ用電子デジタル

概要
Nordson EFD ValveMate スプレー バルブ コントローラーは、ノズルに低体積・低圧（LVLP）の空気を供給してスプレーパターンを精密に制御します。ノズル用エア圧は調整可能（標準 0–30 psi、7140 は 0–100 psi も選択可）で、高速応答の空気圧ソレノイドによりオーバースプレーを抑えつつ高い転送効率を実現します。PLC 連携や自動化ラインでの安定動作を前提に設計されています。

特徴 & 利点

• 独立でプログラム可能な作動チャネル（単一 / 二重チャネルモデル）
• LVLP 設計により高い転送効率と低いオーバースプレー
• ノズル用エア圧レギュレーター（標準 0–30 psi、7140 は 0–100 psi の選択あり）
• カットオフ空気遅延: 0.0–2.5 秒で調整可能
• 不揮発性メモリにより電源断でも設定を保持
• 高速応答の空気圧ソレノイドで精密なタイミング制御
• PLC や自動化機器との接続が容易

利用可能機種

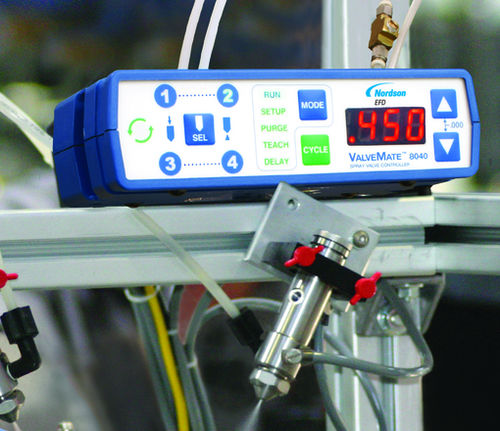

• ValveMate 8040 — 最大2 台のスプレーバルブを制御可能。外部ソレノイドアセンブリが必要（別売）。
• ValveMate 7140 — 単一バルブ用コントローラー。内部ソレノイド装備。0–30 psi または 0–100 psi の仕様あり。

部品番号（抜粋）
7015341 — 7140 スプレーバルブコントローラー, 0–30 psi (0–2 bar) — 781Mini、781S、784S、787MS 用
7015429 — 7140 スプレーバルブコントローラー, 0–100 psi (0–7 bar) — 781Mini、781S、784S、787MS 用
7022120 — 8040 スプレーバルブコントローラー* — 781Mini、781S、784S、787MS 用

ソレノイドバルブキット
7022250 — ソレノイドバルブキット、ノズル/作動空気用インラインソレノイド 2 個 — ValveMate 8040 用
7022251 — ソレノイドバルブキット、ノズル/作動空気用デュアルブロック 2 個 — ValveMate 8040 用

注意

• ValveMate 8040 を注文する際は、使用するスプレーバルブ数に応じたソレノイドアセンブリを選択してください。
• 各ソレノイドキットには、配線済み 6 ピンコネクタとハウジング、3.6 m (12 ft) ケーブル、入力エアホース、プッシュインフィッティングが含まれます。

特長 / 技術仕様

• ノズル用エア圧調整範囲: 標準 0–30 psi (0–2 bar)、7140 は 0–100 psi (0–7 bar) も選択可
• 設計: LVLP（Low Volume Low Pressure）で高い転送効率を実現
• 作動: 独立プログラム可能なチャネル（単一または二重）
• カットオフ遅延: 0.0–2.5 秒（調整可能）
• メモリ: 不揮発性メモリ（電源断時も設定保持）
• 対応バルブ: 781Mini、781S、784S、787MS
• 8040 構成: 最大 2 バルブ制御（外部ソレノイド）
• 7140 構成: 単一バルブ制御（内部ソレノイド）
• インターフェース: PLC 等との統合が容易
• ソレノイドキット内容: 6 ピンコネクタ/ハウジング、3.6 m ケーブル、入力エアホース、プッシュインフィッティング
