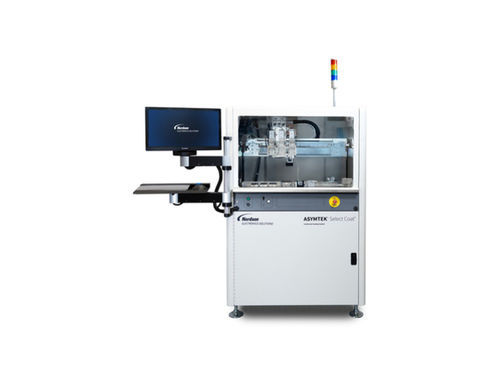

製造用コーティング システム Select Coat® SL-1040

床置き

概要
ASYMTEK Select Coat SL-1040は、電子アセンブリへの選択塗布に向けた高スループットのコンフォーマルコーティングプラットフォームです。超音波洗浄ステーション、進化したバルブ構成、およびASYMTEK EasyCoat 6ソフトウェアを統合し、稼働率、再現性、初回歩留まりの向上を目的としています。

主な革新と機能
SL-1040はプログラム可能な超音波洗浄ステーション（特許出願中）を搭載し、ノズルやニードル先端の付着物をブラッシング不要でキャビテーションにより除去します。洗浄ステーションは自動レベリングの溶剤システムと連動し、溶剤レベルの自動管理、再補充通知およびユーザー設定の猶予期間を提供します。

性能と精度
プラットフォーム精度は約±100 µmで、プロセス能力はCmk ≥ 1.67を目標としています。レーザー高さ検出や高倍率ビジョンにより、禁油域の回避や高い選択性を実現します。

トリムパッケージと塗布モード
トリムパッケージは粘度や生産要件に応じて構成可能です。サポートされる塗布モードは以下を含みます：

• 選択性（Selectivity） – ダブルバルブのトグル構成や複数バルブ技術の組合せでマスキングを低減し禁油域を制御。
• 生産性（Productivity） – デュアルバルブ同時塗布とピッチのプログラム制御により、マルチアップ品の同時処理でサイクル時間を短縮。
• 精度（Precision） – レーザー高さ検出、高倍率ビジョン、バルブ組合せで微細塗布を実現。
• Productivity Plus – 第三バルブオプションを含むデュアルバルブ同時塗布で広範囲カバーや難所への対応。
• Multi‑Efficiency – トリプルバルブソリューションで同一基板上の複数工程（ゲルダム形成等）を実行可能。

超音波洗浄とメンテナンス
超音波洗浄ステーションはEasyCoat 6でプログラム可能で、アイドル前、プログラム開始時、アイドル後、定期等の任意タイミングで動作させられます。バルブチップをステーションに挿入すると高周波圧力波が溶剤を攪拌して堆積物を除去し、静的洗浄では対処できない汚れを低減します。

対応流体
トリムパッケージとバルブ選定により、低粘度溶剤系（約25–125 cps）から中粘度／高固形分系（約125–1200 cps）まで対応します。

ソフトウェアと統合
ASYMTEK EasyCoat 6によりプログラム、洗浄スケジュール、予防保守制御を行います。SC‑450 PreciseCoat Jet等のASYMTEKアプリケーターと統合し、流量・粘度制御オプションと組み合わせ可能です。

用途
高混合・大ロットの電子基板コンフォーマルコーティング向けに設計され、再現性、初回歩留まり、稼働率が重要な工程に最適です（選択的保護、マルチアップ、混載ライン等）。

技術仕様

• ブランド: ASYMTEK
• モデル: Select Coat SL-1040
• プラットフォーム精度: ±100 µm（目安）
• プロセス能力: 目標 Cmk ≥ 1.67
• 超音波洗浄ステーション: 特許出願中、EasyCoat 6でプログラム可能、キャビテーション洗浄
• 溶剤システム: 自動レベリング、低液面通知とユーザー猶予時間設定
• 対応粘度範囲: 約25–125 cps（低粘度溶剤）、約125–1200 cps（中粘度/高固形分）
• バルブ構成: デュアルバルブ、デュアル＋サードバルブ（トリプル対応）
• ビジョン・検出: 高倍率ビジョン、レーザー高さ検出
• 生産性機能: デュアルバルブ同時塗布、ピッチプログラム、マルチアップ対応
• ソフトウェア: ASYMTEK EasyCoat 6、SC‑450 PreciseCoat Jet等と互換
