マーキング装置 MicroMark®

概要

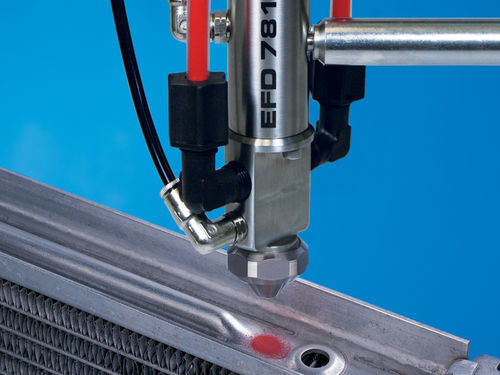

Nordson EFD の MicroMark® スプレー マーキング バルブ システムは、ノズルをクリーニングするプログラム可能なエア遅延を採用し、色分け、合否表示、製造/試験状態のマーク付けに対して再現性の高いマーキングを提供します。設定により、5.0 mm (0.20") ～ 30.4 mm (1.20") の丸パターンおよびストライプをオーバースプレーなしで生成します。バルブは手動操作または外部制御との統合で信号トリガやタイマーによるマーキングが可能です。

主な特徴

• ノズル目詰まり、滴下、乾燥を防ぐプログラム可能なエア遅延
• 高い再現性 — マークのサイズと配置が一定
• サイクルレート：毎分400サイクル超（構成と用途による）
• 適切な設定でミストやオーバースプレーを抑制
• 低メンテナンス設計により稼働停止を低減
• 動作モード：手動または外部システムとのインターフェース

適合流体

• マーキングインク
• マーキング用塗料（顔料含有流体）

781RC マイクロマーク（再循環型）
781RC 構成では再循環ポンプを使用して顔料を懸濁状態に保ち、均一なスプレーパターンを実現し、目詰まり、ショット抜け、保守頻度を低減します。

システムオプションと構成

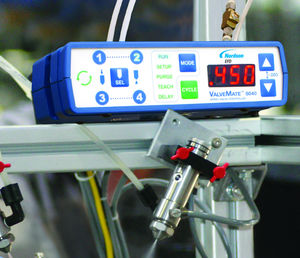

• フル 781RC システム：781RC-SS スプレーバルブ、ValveMate 8040 コントローラー（インライン単一ソレノイド）、再循環ポンプエンクロージャ、液体リザーバー。
• フル MM781-SS システム：781S-28 ディスペンスバルブ、ValveMate 8040 コントローラー、液体リザーバー。
• バルブは単体で手動駆動するか、自動ディスペンス装置と統合して高スループット運用が可能です。

リソースとドキュメント
データシート、取扱説明書、クイックスタートガイド、バルブのリビルド・メンテナンスガイドなどの技術資料が MicroMark システムおよび ValveMate コントローラー向けに提供されています。

仕様（主な項目）

• マーキング幅：5.0 mm ～ 30.4 mm
• パターン：丸パターンおよびストライプ
• サイクルレート：毎分400サイクル超（構成による）
• 流体対応：マーキングインク、マーキング用塗料；781RC は顔料懸濁を維持する再循環機能を提供
• 起動方式：手動または外部制御シグナル／システムインターフェース
• 代表的な構成要素：781RC-SS、781S-28、ValveMate 8040、再循環ポンプエンクロージャ、液体リザーバー
• 設計目的：マークのサイズ/配置の一貫性、目詰まり・ショット抜けの排除、オーバースプレーの削減
