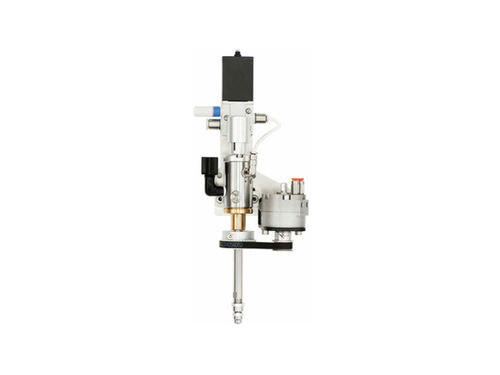

フィルムコーティング システム ASYMTEK Select Coat SC-280

製造用高速

概要
Select Coat® SC-280 は、速度、精度、プロセス制御を組み合わせてコーティングの性能と生産性を最大化するフィルムコーターです。高速度の非霧化塗布により優れたエッジ定義と正確なオン／オフ性能を実現し、均一な膜を最小限のオーバースプレーで形成してマスキング、材料消費、手直しを削減します。高いプロセス安定性が必要な用途向けに、閉ループ温度管理を備えた循環構成も選択可能で、粘度と塗膜品質を一定に保ちます。SC-280 は低粘度（125 cP 未満）のコンフォーマルコーティングの自動選択塗布向けに設計されており、溶剤系材料での湿膜厚は12.5～100 μm（0.5～4 mil）、100% 固形物材料での湿膜厚は100～250 μm（4～10 mil）です。

精度と生産性
高速・非霧化のフィルム塗布により、幅可変で一貫した被覆と精密なエッジ定義、優れた材料利用率を提供します。

主な利点

• ほぼ100%の転送効率により材料利用率が約30～50%向上
• エッジ定義に優れた正確で選択的な塗布
• 最大750 mm/s（30 in/s）の高塗布速度で高スループットを実現
• 噴霧法に比べてオーバースプレー、マスキング、手直しを低減
• ステンレス鋼の流体経路は各種コンフォーマルコーティング化学に対応
• オプションの傾斜アクセサリにより狭所や角度面へのアクセスが向上

理想的な用途

• 定義されたパターン領域を持つ PCBA の自動選択塗布
• マスキングが高コストまたは実用的でない塗布工程
• 中〜高ボリュームの生産環境
• 水と同等かそれに近い低粘度のコンフォーマルコーティング材料

所有コスト、歩留まり、稼働率の利点

• 総所有コストの低減：マスキング、オーバースプレー、材料ロスを削減
• 初回歩留まりの向上：明確なエッジと均一なフィルムでキープアウト領域を尊重
• 手直し・スクラップの削減：予測可能で均一な塗布により実現
• スループット改善：高速フィルム堆積により生産性向上
• 稼働率と信頼性の向上：プロセス制御機能を備えた堅牢な非霧化設計

対応システムおよびソフトウェア（例）

• ASYMTEK Select Coat SL-940
• ASYMTEK Select Coat SL-1040
• ASYMTEK Vantage シリーズ
• ASYMTEK Forte シリーズ
• ASYMTEK Spectrum II
• ASYMTEK Quantum Q-6800
• MARCH AP Batch シリーズ
• MARCH FlexTRAK シリーズ
• MARCH SPHERE シリーズ
• MARCH VIA シリーズ

対応オプション（例）

• ASYMTEK 5軸チルトアクセサリ
• レーザーファン幅オプション
• デュアル同時ブラケット
• ASYMTEK EasyCoat ソフトウェア
• ASYMTEK 粘度制御システム

特性 / 技術仕様

• 対象粘度：125 cP 未満の低粘度コンフォーマルコーティング向け
• 溶剤系材料の湿膜厚：12.5 – 100 μm（0.5 – 4 mil）
• 100% 固形分材料の湿膜厚：100 – 250 μm（4 – 10 mil）
• 最大塗布速度：最大 750 mm/s（30 in/s）
• 転送効率：ほぼ100%（材料利用率約30–50%向上）
• 高速・非霧化のフィルム堆積による精密なエッジ定義
• 循環構成（オプション）により閉ループ温度管理で粘度制御が可能
• ステンレス鋼の流体経路は多様な化学系に対応
• 角度あるいは狭い形状への適合用にオプションの傾斜/治具アクセサリあり
