マイクルディスペンシング弁 ASYMTEK Select Coat®

流体吐出スプレー式手動

概要

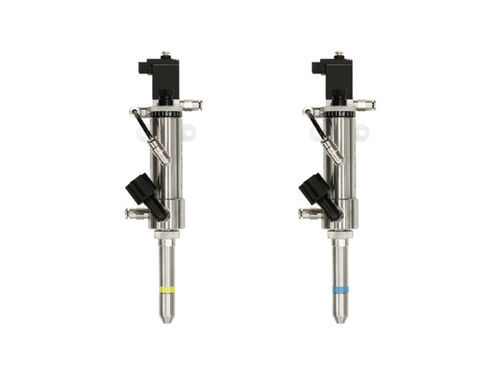

Select Coat® バルブシリーズ（SC-300 マルチモードおよび SC-350 セレクトスプレー）は、Select Coat® SL-940 および SL-1040 コンフォーマルコーティングシステムと EasyCoat® ソフトウェアに完全互換です。これらのバルブは、要求の高いコンフォーマルコーティング用途において、正確で再現性のある選択的コーティングおよびスプレー性能を提供します。

SC-300 マルチモードバルブ
1台で3つのプログラム可能なコーティングモードを備え、スポット、ワイドパターン、および超薄膜アプリケーションにハードウェア交換なしで対応します。

• ビードモード：離散部品やキープアウト領域の近傍での精密なスポット/ビード塗布に適しています。
• モノフィラメントモード：エッジのきれいな広幅の塗布パターンを生成し、広範囲の精密カバレッジに対応します。
• スワールモード：非常に薄い膜厚の構築を可能にし、中程度の選択性を提供します。

SC-350 セレクトスプレーバルブ
高粘度材料の選択的スプレー向けに設計され、エッジ制御と糸引き（stringing）の低減を両立します。

• キープアウト領域を回避するための厳しいエッジ公差。
• 溶剤系流体での糸引き（スパイダーウェブ）を最小化。
• 広い粘度範囲で高速かつ薄く均一なコーティングを実現。

高度なプロセス機能

• デュアル同時（手動およびプログラム可能）ピッチ：2部品を並列にコーティングしてスループットを向上。センサーとエンコーダーフィードバックによる電子ピッチ制御で自動かつ再現性のある調整、製品ごとのピッチ設定が可能。
• 4ポジションチルト：垂直と4つの30°チルト（右、左、前、後）間を自動切替し、複雑なアセンブリへのアクセスとカバレッジを向上。チルトおよび回転は完全にプログラム可能。

所有コスト、歩留まり、稼働時間の利点

• SC-300は3つのモードを1台でカバーし、複数バルブの必要性と交換を削減します。
• SC-350は薄膜スプレー性能を最適化し、糸引きを低減してコーティング品質を向上させます。
• 優れたエッジ定義と高い選択性により欠陥や手直し、スクラップを削減し、初回歩留まりを向上させます。
• 並列コーティング機能により、条件によりサイクルタイムを最大約50%短縮可能です。
• ピッチ、回転、チルトの自動化によりオペレーターの調整と切替時間を削減し、稼働率を向上させます。

対応システム

• ASYMTEK Select Coat SL-940 コンフォーマルコーティングシステムと互換。
• ASYMTEK Select Coat SL-1040 コンフォーマルコーティングシステムと互換。
• EasyCoat® ソフトウェアとの統合に対応（プロセス制御・プログラム管理）。

対応オプション

• EasyCoat® ソフトウェア統合。
• 並列コーティング用デュアル同時ブラケット。
• アクセス性向上のための4ポジションチルトアクセサリ。

技術仕様 / 主な特徴

• 製品群：Select Coat® Valve Series（SC-300 Multi-Mode、SC-350 Select Spray）。
• 互換性：Select Coat SL-940、SL-1040 システムおよび EasyCoat® と連携可能。
• SC-300 モード：ビード、モノフィラメント、スワール — スポット、ワイドパターン、超薄膜向けにプログラム可能。
• SC-350：高粘度材料向けに設計、溶剤系流体での糸引き低減と厳密なエッジ制御を提供。
• ピッチ制御：デュアル同時・手動およびプログラム可能ピッチ；センサーとエンコーダーによるフィードバック；製品ごとのピッチ設定。
• 動作軸：垂直＋4×30° チルト（自動切替）、プログラム可能なチルトおよび回転。
• プロセス利点：高い選択性、初回歩留まりの向上、手直し/廃棄の削減；並列コーティングによりアプリケーション次第でサイクルタイムを約50%削減可能。
• 適用分野：キープアウト周辺の高精度コーティング、薄膜形成および幅広い材料でのクリーンな選択的スプレー。
