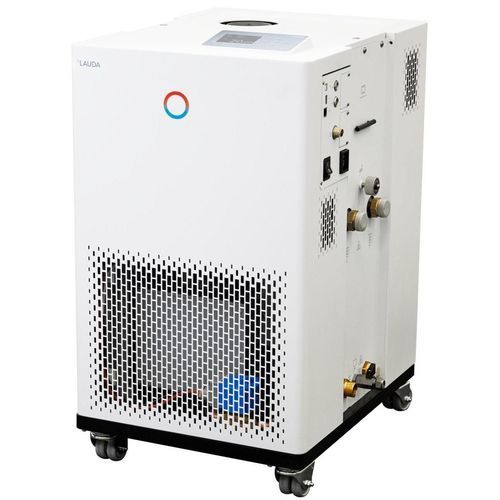

Termostato de laboratório Integral IN 4 XTW

de processocom rodíziosdigital

Descrição curta
Comande o termostato de processo LAUDA Integral IN 4 XTW a partir do ecrã TFT colorido integrado ou, opcionalmente, através de uma unidade de operação externa com ecrã tátil. A unidade inclui servidor web integrado para operação via browser e assegura transferência de dados segura. É necessário fornecimento de água de refrigeração para a operação.

Principais características

• Termostato de processo de alta temperatura para controlo dinâmico de temperatura em circuitos externos
• Gestão de fluidos de transferência de calor com perfis de propriedades armazenados
• Controlador contínuo totalmente electrónico com acção PID para controlo interno e externo
• Protecção contra sobretemperatura ajustável com alarme acústico; adequado para líquidos inflamáveis e não inflamáveis
• Entrada para Pt100 externo integrada; segundo Pt100 externo possível via módulo de interface
• Bypass integrado e ajustável; indicação digital da pressão da bomba
• Potente bomba LAUDA Variopump com 8 níveis de saída seleccionáveis ou controlo de pressão
• Programador com até 150 segmentos temperatura/tempo divisíveis em 5 programas
• Servidor web integrado para operação via browser (PC, tablet, smartphone); interfaces USB e Ethernet de série
• Interfaces expansíveis: opção de adicionar RS232/485, Profibus, analógico, contacto ou módulos EtherCAT
• SelfCheck Assistant para diagnóstico do sistema e PowerAdapt para utilização óptima da potência disponível
• Muito pequeno volume interno com grande vaso de expansão não termostatado (sistema de camada fria); sistema arrefecido a água

Faixa de trabalho

• Temp. de trabalho min.: 25 °C
• Temp. de trabalho max.: 320 °C
• Estabilidade de temperatura: 0.1 ± K

Dados técnicos (segundo DIN 12876)
Faixa de temperatura de trabalho: 25 ... 320 °C
Faixa de temperatura ambiente: 5 ... 40 °C
Estabilidade de temperatura: 0.1 ± K
Potência aquecimento máx.: 3,5 kW
Consumo máximo de energia: 3,7 kW
Consumo de corrente: 16 A
Pressão máxima de descarga: 3,1 bar
Vazão máxima da bomba: 60 L/min
Rosca de ligação entrada/saída (externa): M30 x 1,5
Tamanho de mangueira entrada/saída: 3/4″
Volume de enchimento mín.: 3,3 L
Volume de enchimento máx.: 9,5 L
Rosca de ligação água de refrigeração (externa): 3/4 ″
Temperatura recomendada água de refrigeração: 15 °C (máx. 30 °C)
Vazão água de refrigeração: 11 L/min
Diferença de pressão água mín.: 3 bar
Pressão máxima água de refrigeração: 10 bar
Dimensões (LxPxA): 430 x 550 x 760 mm
Peso: 52 kg
Nível sonoro: 52 dB(A)
Alimentação: 230 V; 50 Hz
Ficheiro de alimentação: Cabo de alimentação com ficha angular (CEE7/7)

Capacidade de arrefecimento (50 Hz)

• 300 °C | Nível bomba 8 | Óleo térmico | 17 kW
• 200 °C | Nível bomba 8 | Óleo térmico | 17 kW
• 150 °C | Nível bomba 8 | Óleo térmico | 17 kW
• 100 °C | Nível bomba 8 | Óleo térmico | 10 kW
• 50 °C | Nível bomba 8 | Óleo térmico | 2 kW

Especificações técnicas

• Marca: LAUDA
• Modelo: Integral IN 4 XTW
• Nº peça: L002682
• Faixa de temperatura de trabalho: 25 ... 320 °C
• Estabilidade de temperatura: 0.1 ± K
• Potência de aquecimento máx.: 3,5 kW
• Consumo máximo de energia: 3,7 kW
• Consumo de corrente: 16 A
• Pressão de descarga máx.: 3,1 bar
• Vazão máxima da bomba: 60 L/min
• Bomba: LAUDA Variopump com 8 níveis de saída seleccionáveis ou controlo por pressão
• Rosca de ligação entrada/saída: M30 x 1,5
• Tamanho de mangueira entrada/saída: 3/4″
• Volume de enchimento (mín/máx): 3,3 L / 9,5 L
• Ligação água de refrigeração: 3/4 ″
• Temperatura água recomendada: 15 °C (máx 30 °C)
• Vazão água de refrigeração: 11 L/min
• Pressão máx. água: 10 bar (dif. min. 3 bar)
• Dimensões (LxPxA): 430 x 550 x 760 mm
• Peso: 52 kg
• Nível sonoro: 52 dB(A)
• Alimentação / ficha: 230 V; 50 Hz / Cabo com ficha angular (CEE7/7)
• Interfaces: USB e Ethernet de série; opção de adicionar RS232/485, Profibus, analógico, contactos ou módulos EtherCAT
• Interface de utilizador: Ecrã TFT a cores, servidor web para operação via browser, programador 150 segmentos
