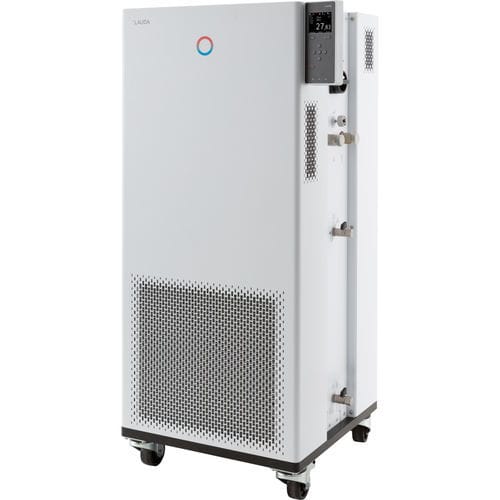

Termostato de laboratório Integral IN 280 XTW

para pesquisa científicade processocom rodízios

Visão geral
O Integral IN 280 XTW é um termostato de processo de circulação com refrigeração integrada, concebido para controlo dinâmico da temperatura de circuitos externos e meios de transferência de calor. A operação é feita através de um ecrã TFT a cores no equipamento ou uma unidade de operação táctil opcional; controlo em rede através de servidor web incorporado e interfaces standard.

Principais características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico de circuitos externos
• Gestão de líquidos térmicos com propriedades armazenadas
• Controlador contínuo eletrónico PID para regulação interna e externa
• Proteção contra sobretemperatura ajustável com alarme acústico, adequada para líquidos inflamáveis e não inflamáveis
• Porta para Pt100 externo; segundo Pt100 possível via módulo de interface
• Bypass integrado e ajustável
• Servidor web integrado para operação via browser (autenticação e encriptação)
• Condensador arrefecimento: água
• Ecrã TFT a cores para indicação simultânea de valores reais e de consigna e ilustração gráfica do perfil de temperatura
• Entrada por cursor e teclas soft; tecla Tmax dedicada para proteção contra sobretemperatura
• Função Self-adapt para determinação automática dos parâmetros de controlo
• Bomba LAUDA Variopump (bomba de pressão digital) com 8 níveis selecionáveis ou controlo de pressão de saída
• Indicação remota de avarias por contacto livre de potencial
• Programador com até 150 segmentos temperatura/tempo separados em 5 programas
• Muito pequeno volume interno e grande vaso de expansão não termostatado (sistema de camada de fluido frio)
• Utiliza refrigerantes tradicionais (HFC) de acordo com o regulamento da UE (F-gases) 573/2024
• Navegação por menu em texto claro, seis idiomas selecionáveis (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant para diagnóstico do sistema
• Sistema PowerAdapt para uso ótimo da potência disponível
• USB e Ethernet de série; opção para até 2 interfaces adicionais (RS232/485, Profibus, analógico, contacto ou módulo EtherCAT)
• Visualização digital da pressão da bomba
• SmartCool para gestão digital de refrigeração com poupança energética, incluindo controlo liga/desliga do compressor

Intervalo de trabalho

• Temperatura mínima de trabalho: -80 °C
• Temperatura máxima de trabalho: 220 °C
• Estabilidade de temperatura: ±0,05 K

Dados técnicos (segundo DIN 12876)

• Intervalo de trabalho: -80 ... 220 °C
• Intervalo de temperatura ambiente: 5 ... 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento máx.: 4 kW
• Consumo máximo de potência: 9 kW
• Consumo de corrente: 13.5 A
• Pressão de descarga máx.: 3.1 bar
• Vazão da bomba máx.: 65 L/min
• Rosca conexão entrada/saída (exterior): M30 x 1.5
• Volume de enchimento mín.: 4.8 L
• Volume de enchimento máx.: 17.2 L
• Rosca ligação água de arrefecimento (exterior): 3/4"
• Temperatura recomendada da água de arrefecimento: 15 °C
• Temperatura máxima água de arrefecimento: 30 °C
• Vazão água de arrefecimento: 2.7 L/min
• Diferença de pressão água mín.: 0.8 bar
• Pressão máxima água: 10 bar
• Dimensões (LxPxA): 560 x 550 x 1325 mm
• Peso: 195 kg
• Nível sonoro: 62 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Ficha: Cabo de alimentação com ficha (IEC 60309, 5 polos, CEE, vermelho, 16 A)

Capacidade de refrigeração (valores selecionados)

• 200 °C | Nível bomba 8 | Óleo térmico | Capacidade 50/60 Hz: 1.7 kW
• 100 °C | Nível bomba 8 | Óleo térmico | 1.7 kW
• 20 °C | Nível bomba 8 | Etanol | 1.7 kW
• 0 °C | Nível bomba 8 | Etanol | 1.6 kW
• -40 °C | Nível bomba 4 | Etanol | 1.8 kW
• -80 °C | Nível bomba 2 | Etanol | 0.18 kW

Informação de encomenda / especificações

• Modelo: Integral IN 280 XTW
• Categoria do equipamento: Termostato de circulação e de processo com refrigeração integrada
• Temperatura de trabalho: -80 ... 220 °C
• Estabilidade: 0.05 ± K
• Vazão da bomba: até 65 L/min (bomba digital, 8 níveis)
• Volume de enchimento: 4.8 - 17.2 L
• Pressão de descarga máx.: 3.1 bar
• Alimentação / ficha: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz / IEC 60309, 5 polos, CEE, 16 A
• Peso / Dimensões: 195 kg / 560 x 550 x 1325 mm
