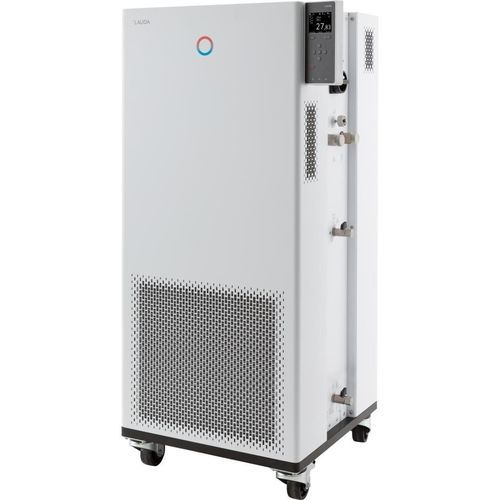

Termostato de processo Integral IN 550 XT

de pisodigitaleletrônico

Descrição
O Integral IN 550 XT é um termostato de processo e circulação com sistema de refrigeração integrado, concebido para controlo dinâmico de temperatura em circuitos externos e bancadas de ensaio. A operação realiza‑se através de um ecrã TFT a cores no equipamento ou de uma unidade de comando tátil opcional; é possível operação remota via servidor web integrado.

Características

• Termostato de processo com refrigeração integrada para controlo dinâmico de circuitos externos
• Gestão de fluidos de transferência de calor com propriedades armazenadas e volume interno muito pequeno
• Sensores de gás certificados ATEX com aviso e corte automático e interface de estado externa para sistemas de segurança
• Função Self-adapt para determinação de parâmetros de controlo e controlador contínuo totalmente electrónico (PID) para controlo interno e externo
• Bomba LAUDA Variopump (bomba de pressão) com 8 níveis selecionáveis e indicação digital da pressão; débito até 65 L/min
• Sistema PowerAdapt para utilização da máxima quantidade de calor permitida pela alimentação
• Programador com 150 segmentos temperatura/tempo, até 5 programas distintos
• SmartCool gestão digital de refrigeração para poupança de energia com controlo on/off do compressor; utiliza refrigerantes naturais
• Indicação remota de avaria por contacto flutuante e paragem rápida por botão preto ou contactos de libertação remota
• Interfaces USB e Ethernet de série; opção para até 2 interfaces adicionais (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Protecção de baixo nível e protecção regulável por sobretemperatura com alarme acústico para líquidos inflamáveis e não inflamáveis
• Navegação por menu em texto claro em seis línguas seleccionáveis (DE, EN, FR, ES, IT, RU) e SelfCheck Assistant para diagnóstico do sistema

Intervalo de trabalho

• Temperatura mínima de trabalho: -50 °C
• Temperatura máxima de trabalho: 220 °C
• Estabilidade da temperatura: ±0,05 K

Dados técnicos (seleccionados)

• Intervalo de temperatura de trabalho: -50 … 220 °C
• Intervalo de temperatura ambiente: 5 … 40 °C
• Estabilidade de temperatura: 0,05 ± K
• Potência de aquecimento máx.: 8 kW
• Consumo de potência máx.: 10,5 kW
• Consumo de corrente: 16 A
• Pressão máxima de descarga: 3,1 bar
• Vazão máxima da bomba: 65 L/min
• Rosca de ligação entrada/saída (externo): M30 x 1,5
• Tamanho da mangueira entrada/saída: 3/4″
• Volume de enchimento min.: 4,8 L
• Volume de enchimento máx.: 17,2 L
• Dimensões (LxPxA): 560 x 550 x 1325 mm
• Peso: 176 kg
• Nível de ruído: 65 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz
• Ficha de alimentação: Cabo com ficha (IEC 60309, 5 polos, CEE, vermelho, 16 A)

Capacidade de arrefecimento (50 Hz) - tabela

• 200 °C | Nível bomba 8 | Óleo térmico | 5 kW
• 100 °C | Nível bomba 8 | Óleo térmico | 5 kW
• 20 °C | Nível bomba 8 | Etanol | 5 kW
• 10 °C | Nível bomba 8 | Etanol | 4,8 kW
• 0 °C | Nível bomba 8 | Etanol | 4,6 kW
• -10 °C | Nível bomba 8 | Etanol | 3,3 kW
• -20 °C | Nível bomba 4 | Etanol | 2,4 kW
• -30 °C | Nível bomba 4 | Etanol | 1,5 kW
• -40 °C | Nível bomba 4 | Etanol | 0,7 kW
• -50 °C | Nível bomba 2 | Etanol | 0,3 kW

Especificações

• Modelo: Integral IN 550 XT
• Tipo de equipamento: Termostato de circulação e de processo com sistema de arrefecimento integrado
• Controlador: Controlador contínuo totalmente electrónico (PID) para controlo interno e externo
• Interfaces: USB e Ethernet de série; até 2 interfaces adicionais opcionais (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Bomba: LAUDA Variopump (8 níveis) com indicação digital da pressão
• Segurança: Sensores de gás ATEX (aviso & corte), protecção de baixo nível e sobretemperatura regulável, indicação remota de avarias
• Operação: Ecrã TFT a cores, servidor web integrado para operação via browser, menu em texto claro
• Programação: 150 segmentos temperatura/tempo, até 5 programas
• Gestão frigorífica: SmartCool com refrigerantes naturais
