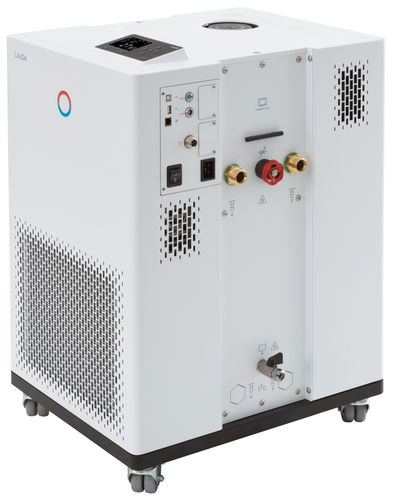

Termostato de laboratório Integral IN 230 TW

de processocom rodízioseletrônico

Visão geral
Integral IN 230 TW é um termostato de processo modular com arrefecimento integrado, concebido para controlo dinâmico de temperatura em circuitos de circulação externos e fluidos térmicos. A unidade integra um controlador PID totalmente electrónico, ecrã TFT a cores e interfaces de comunicação modulares (USB e Ethernet de série, porta Pt100 integrada).

Principais características

• Sistema de arrefecimento integrado para controlo preciso em circuitos externos
• Gestão de fluidos térmicos com propriedades armazenadas
• Controlador contínuo PID totalmente electrónico com função Self adapt
• Protecção por nível baixo e sobretemperatura ajustável com alarme acústico
• Programador com 150 segmentos tempo/temperatura (até 5 programas)
• Bomba de pressão potente com indicação digital da pressão; caudal máx. 40 L/min, pressão de descarga máx. 3,5 bar
• Gestão SmartCool de poupança de energia e PowerAdapt para optimização do uso da potência
• Interfaces USB e Ethernet de série; expansível com módulos RS232/485, Profibus, analógico, contacto ou EtherCAT
• Serviço web integrado para operação via navegador com autenticação e encriptação
• Ecrã TFT a cores mostrando valores reais e definidos e perfil de temperatura gráfico

Intervalo de funcionamento

• Temperatura mínima de funcionamento: -32 °C
• Temperatura máxima de funcionamento: 120 °C
• Estabilidade de temperatura: 0.05 ± K

Dados técnicos (segundo DIN 12876)
Intervalo de temperatura de funcionamento | -32 ... 120 °C
Intervalo de temperatura ambiente | 5 ... 40 °C
Estabilidade de temperatura | 0.05 ± K
Potência aquecimento máx. | 2.7 kW
Consumo máximo de potência | 3.7 kW
Consumo de corrente | 16 A
Pressão de descarga máx. | 3.5 bar
Caudal da bomba máx. | 40 L/min
Rosca ligação entrada/saída (externa) | G 3/4
Tamanho mangueira entrada/saída | 3/4
Volume enchimento mínimo | 3.6 L
Volume enchimento máximo | 8.7 L
Rosca ligação água condensador (externa) | 3/4
Temperatura recomendada água de arrefecimento | 15 °C
Temperatura máx. água arrefecimento | 30 °C
Caudal água arrefecimento | 3 L/min
Diferença de pressão água min. | 0.8 bar
Pressão máxima água arrefecimento | 10 bar
Dimensões (LxPxA) | 430 x 550 x 760 mm
Peso | 85 kg
Nível de ruído | 60 dB(A)
Alimentação | 230 V; 50 Hz
Ficha de alimentação | Cabo com ficha angular (CEE7/7)

Capacidade de arrefecimento (50 Hz)
100 °C | Óleo térmico | 2.3 kW
20 °C | Etanol | 2.3 kW
10 °C | Etanol | 2.3 kW
0 °C | Etanol | 1.9 kW
-10 °C | Etanol | 1.3 kW
-20 °C | Etanol | 0.75 kW
-30 °C | Etanol | 0.35 kW

Aplicações

• Controlo de temperatura para sistemas de circulação em laboratório e indústria
• Ensaios de materiais, condicionamento térmico e desenvolvimento de processos
• Operação com meios térmicos inflamáveis e não inflamáveis com configurações de segurança

Opções e interfaces

• Módulos de interface expansíveis: RS232/485, Profibus, analógico, contacto, EtherCAT
• Segundo Pt100 externo através de módulo de interface

Conformidade e diagnóstico

• Utiliza refrigerantes HFC tradicionais em conformidade com o Regulamento UE 573/2024
• SelfCheck Assistant para diagnóstico de sistema e contato remoto de falhas
• Menu em texto claro em seis línguas selecionáveis: DE, EN, FR, ES, IT, RU
