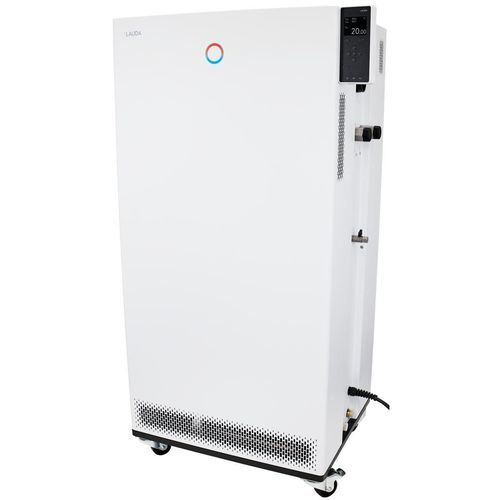

Termostato de processo Integral IN 1330 TW

com rodíziosdigitaleletrônico

Descrição do produto
Com o conceito de interface modular, pode integrar os novos termostatos de processo Integral nos seus processos com máxima flexibilidade. Os equipamentos vêm de série com interfaces como Ethernet, USB ou Pt100. Interfaces adicionais e protocolos de comunicação podem ser facilmente adicionados através de módulos.

Características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico da temperatura em circuitos externos
• Gestão de líquidos de transferência de calor com propriedades armazenadas
• Controlador contínuo totalmente electrónico com acção PID para controlo interno e externo
• Protecção contra sobretensão de baixo nível e ajustável com alarme acústico para líquidos inflamáveis e não inflamáveis
• Interfaces USB e Ethernet fornecidas de série
• Opção para actualizar até 2 interfaces adicionais (RS 232/485, Profibus, analógico, contacto ou módulo EtherCAT)
• Indicação digital da pressão da bomba
• Arrefecimento do condensador: Água
• Visor TFT a cores para indicação simultânea dos valores reais e de consigna e ilustração gráfica do perfil de temperatura
• Entrada fácil via cursor e teclas soft; tecla Tmax adicional para protecção contra sobretensão
• Função Self adapt para determinação dos parâmetros de controlo
• Bomba de pressão extremamente potente
• Porta para Pt100 externo integrada; segundo Pt100 externo possível via módulo de interface
• Programador com 150 segmentos temperatura/tempo que podem ser separados em 5 programas
• Servidor web integrado para operação baseada em navegador em redes locais via PC, tablet ou smartphone; transferência segura de dados através de autenticação e encriptação
• Utiliza refrigerantes tradicionais (HFC) de acordo com a legislação europeia de controlo de gases fluorados (UE) 573/2024
• Navegação de menu em texto claro, seis línguas seleccionáveis: DE, EN, FR, ES, IT, RU
• Assistente SelfCheck para diagnóstico do sistema
• Sistema PowerAdapt para utilização da quantidade máxima possível de calor permitida pela rede de alimentação
• Bomba adicional para circulação interna
• Indicação remota de falhas através de contacto flutuante
• Bypass ajustável para limitação de pressão
• Sistema SmartCool para gestão de arrefecimento digital poupadora de energia incluindo controlo liga/desliga do compressor

Capacidade de arrefecimento
Temperatura | Meio de tempera | Capacidade de arrefecimento 50 Hz | Capacidade de arrefecimento 60 Hz
100 °C | Óleo térmico | 13 kW | 13 kW
20 °C | Etanol | 13 kW | 13 kW
10 °C | Etanol | 10 kW | 10 kW
0 °C | Etanol | 7.6 kW | 7.6 kW
-10 °C | Etanol | 5.4 kW | 5.4 kW
-20 °C | Etanol | 3.4 kW | 3.4 kW
-30 °C | Etanol | 1.7 kW | 1.7 kW

Faixa de trabalho
Temp. de trabalho mín.: -32 °C
Temp. de trabalho máx.: 150 °C
Estabilidade de temperatura: 0.1 ± K

Especificações técnicas

• Faixa de temperatura de trabalho: -32 ... 150 °C
• Faixa de temperatura ambiente: 5 ... 40 °C
• Estabilidade de temperatura: 0.1 ± K
• Potência do aquecedor máx.: 16 kW
• Consumo máximo de potência: 18 kW
• Consumo de corrente: 25 A
• Pressão de descarga máx.: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Vazão máxima da bomba: 60 L/min (50 Hz); 70 L/min (60 Hz)
• Rosca de ligação entrada/saída (externa): M38 x 1,5
• Tamanho da mangueira de entrada/saída: 1″
• Volume mínimo de enchimento: 9.7 L
• Volume máximo de enchimento: 25.5 L
• Rosca de ligação água de arrefecimento (externa): 3/4 ″
• Temperatura de água de arrefecimento recomendada: 15 °C
• Temp. máx. água de arrefecimento: 30 °C
• Vazão de água de arrefecimento: 15.5 L/min
• Diferença de pressão mínima água de arrefecimento: 0.8 bar
• Pressão máxima água de arrefecimento: 10 bar
• Dimensões (LxPxA): 760 x 650 x 1605 mm
• Peso: 225 kg
• Nível de ruído: 62 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Ficheiro de alimentação: Cabo de alimentação com ficha (IEC 60309, 5 polos, CEE, vermelho, 32 A)
