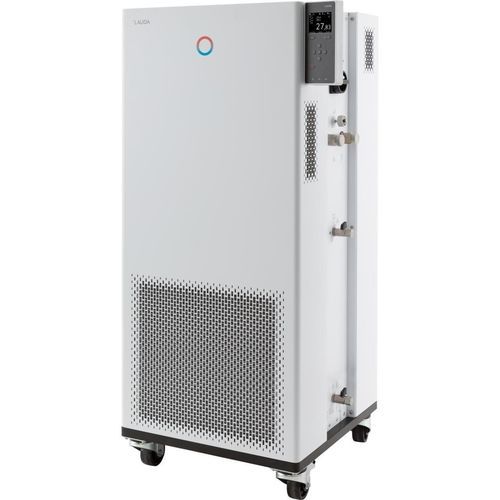

Termostato de processo Integral IN 950 XTW

com rodíziosdigitaleletrônico

Visão geral
O Integral IN 950 XTW é um termostato de processo que combina refrigeração e aquecimento integrados para controlo dinâmico da temperatura de circuitos externos. A operação pode ser feita através do ecrã TFT a cores do equipamento ou, opcionalmente, por uma unidade de comando tátil com funções alargadas. Suporta a gestão de fluidos térmicos e inclui sensores de aviso de gás ATEX para atmosferas potencialmente explosivas.

Características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico de circuitos externos
• Gestão de líquidos térmicos com propriedades armazenadas
• Sensores de aviso de gás certificados ATEX com alarme, corte automático e interface de estado externa
• Função Self adapt para determinação dos parâmetros de controlo
• Bomba de pressão LAUDA Variopump com 8 níveis de saída selecionáveis ou controlo da pressão de saída
• Indicação remota de avaria através de contacto flutuante
• Servidor web integrado para operação via browser (PC, tablet, smartphone) com autenticação e encriptação
• Volume interno muito pequeno e grande vaso de expansão não termostatado (sistema de camada fria)
• Utiliza refrigerantes naturais
• Ecrã TFT a cores com indicação de valores reais e ajustados e representação gráfica do perfil de temperatura
• Entrada fácil através de cursor e teclas soft; tecla Tmax dedicada para proteção contra sobretemperatura
• Função paragem rápida com botão preto e contactos para ativação remota
• Sistema PowerAdapt para utilização da máxima potência permitida pela alimentação elétrica
• Interfaces USB e Ethernet de série; opção para até 2 módulos de interface adicionais (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Bypass integrado e ajustável
• SmartCool gestão digital do arrefecimento com comutação do compressor on/off para poupança energética
• Navegação em texto claro, seis idiomas selecionáveis (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant para diagnóstico do sistema
• Controlador contínuo totalmente eletrónico com ação PID para controlo interno e externo
• Proteções ajustáveis de nível baixo e sobretemperatura com alarme acústico para líquidos inflamáveis e não inflamáveis
• Porta para Pt100 externo; segundo Pt100 externo possível via módulo de interface
• Programador com 150 segmentos temperatura/tempo separáveis em 5 programas
• Indicação digital da pressão da bomba
• Arrefecimento do condensador: água

Capacidade de refrigeração (50 Hz)
200 °C | Nível bomba 8 | Óleo térmico | 9 kW
100 °C | Nível bomba 8 | Óleo térmico | 9 kW
20 °C | Nível bomba 8 | Etanol | 9 kW
10 °C | Nível bomba 8 | Etanol | 7.8 kW
0 °C | Nível bomba 8 | Etanol | 5.8 kW
-10 °C | Nível bomba 8 | Etanol | 4.2 kW
-20 °C | Nível bomba 4 | Etanol | 3 kW
-30 °C | Nível bomba 4 | Etanol | 1.9 kW
-40 °C | Nível bomba 4 | Etanol | 0.95 kW
-50 °C | Nível bomba 2 | Etanol | 0.5 kW

Faixa de trabalho
Temp. mínima de trabalho: -50 °C
Temp. máxima de trabalho: 220 °C
Estabilidade da temperatura: 0.05 ± K

Resumo das características técnicas
Unidade integra refrigeração e aquecimento, controlo de pressão de bomba com níveis selecionáveis, sensores de aviso de gás ATEX, servidor web integrado e interface de utilizador TFT moderna. Conectividade padrão inclui USB e Ethernet; expansível com módulos de interface. Bypass integrado e gestão SmartCool para otimizar o consumo de energia.

Especificações técnicas

• Faixa de temperatura de trabalho: -50 ... 220 °C
• Faixa de temperatura ambiente: 5 ... 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência aquecedor máx.: 8 kW
• Consumo de potência máx.: 11 kW
• Consumo de corrente: 16 A
• Pressão de descarga máx.: 3.1 bar
• Vazão máx. da bomba: 65 L/min
• Rosca entrada/saída (externa): M30 x 1,5
• Tamanho mangueira entrada/saída: 3/4"
• Volume mínimo de enchimento: 4.8 L
• Volume máximo de enchimento: 17.2 L
• Rosca de ligação água de refrigeração (externa): 3/4"
• Temperatura recomendada da água de refrigeração: 15 °C
• Temp. máx. água de refrigeração: 30 °C
• Vazão água de refrigeração: 20 L/min
• Diferença de pressão água de refrigeração min.: 0.8 bar
• Pressão máxima água de refrigeração: 10 bar
• Dimensões (LxPxA): 560 x 550 x 1325 mm
• Peso: 181 kg
• Nível sonoro: 60 dB(A)
• Alimentação (variante de exemplo): 400 V; 3/PE; 50 Hz
• Ficha de alimentação (variante de exemplo): Cabo com ficha (IEC 60309, 5 polos, CEE, vermelho, 16 A)
