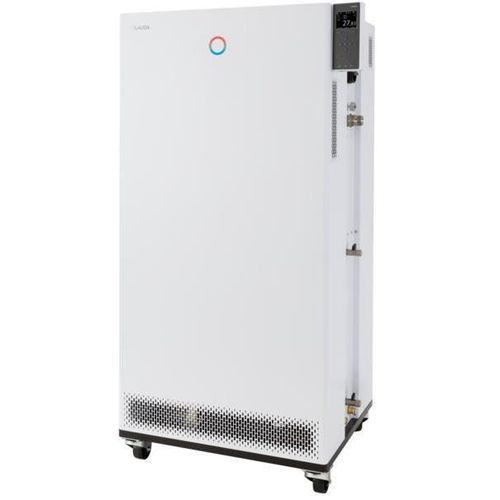

Termostato de processo Integral IN 2040 XTW

de pisodigitaleletrônico

Visão geral do produto
O LAUDA Integral IN 2040 XTW é um termostato de processo com refrigeração integrada, projetado para controlo preciso de temperatura em circuitos externos. A operação é feita através do ecrã TFT frontal ou, opcionalmente, por uma unidade de operação tátil externa com funções alargadas e acesso remoto por Ethernet/USB.

Principais características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico da temperatura de circuitos externos
• Gestão de líquidos de transferência de calor com propriedades armazenadas e reduzido volume interno
• Paragem rápida por botão e contactos para libertação remota
• Sistema PowerAdapt para utilização da máxima potência disponível da rede elétrica
• Interfaces USB e Ethernet de série; opção para até 2 interfaces adicionais (RS232/485, Profibus, analógico, contacto ou módulo EtherCAT)
• Ecrã TFT a cores com indicação simultânea de valores reais e definidos e representação gráfica do perfil de temperatura
• Regulador contínuo electrónico PID para controlo interno e externo com SelfAdapt para ajuste automático dos parâmetros
• SmartCool digital altamente eficiente com compressor controlado por velocidade e refrigerante natural (CO2)
• Visualização digital da pressão da bomba e LAUDA Variopump com 8 níveis de saída seleccionáveis ou controlo de pressão
• Protecção de sobretemperatura de nível baixo e ajustável com alarme acústico; tecla Tmax para protecção adicional
• Programador com 150 segmentos de temperatura/tempo que podem ser divididos em 5 programas
• Servidor web integrado para operação via navegador em PC/tablet/smartphone com autenticação e encriptação

Intervalo de trabalho
Temp. mínima de trabalho: -45 °C
Temp. máxima de trabalho: 200 °C
Estabilidade de temperatura: 0.05 ± K

Dados técnicos (segundo DIN 12876)
Intervalo de temperatura de trabalho: -45 ... 200 °C
Intervalo de temperatura ambiente: 5 ... 40 °C
Estabilidade de temperatura: 0.05 ± K
Potência de aquecimento máx.: 16 kW
Potência consumida máx.: 18 kW
Consumo de corrente: 25 A
Pressão de descarga máx.: 6,0 bar
Pressão máxima de bombagem: 120 L/min
Rosca de ligação entrada/saída (externa): M38 x 1,5
Tamanho da mangueira entrada/saída: 1″
Volume de enchimento min.: 10,5 L
Volume de enchimento máx.: 30 L
Rosca de ligação água de arrefecimento (externa): 3/4 ″
Temperatura recomendada água de arrefecimento: 15 °C
Temp. máx. água de arrefecimento: 20 °C
Caudal de água de arrefecimento: 45 L/min
Diferença de pressão água min.: 0,8 bar
Pressão máx. água de arrefecimento: 10 bar
Dimensões (LxPxA): 760 x 650 x 1605 mm
Peso: 454 kg
Nível sonoro: 61 dB(A)
Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Fiche de alimentação: Cabo com ficha (IEC 60309, 5 polos, CEE, vermelho, 32 A)

Capacidade de arrefecimento (tabela)
Temperatura | Nível bomba | Meio de temperagem | Capacidade 50 Hz | Capacidade 60 Hz
200 °C | 8 | Óleo térmico | 20,8 kW | 20,8 kW
100 °C | 8 | Óleo térmico | 20,8 kW | 20,8 kW
20 °C | 8 | Etanol | 20,8 kW | 20,8 kW
10 °C | 8 | Etanol | 20,5 kW | 20,5 kW
0 °C | 8 | Etanol | 17,8 kW | 17,8 kW
-10 °C | 8 | Etanol | 14 kW | 14 kW
-20 °C | 4 | Etanol | 10,5 kW | 10,5 kW
-30 °C | 4 | Etanol | 6,6 kW | 6,6 kW
-40 °C | 4 | Etanol | 3,5 kW | 3,5 kW
-45 °C | 4 | Etanol | 2,2 kW | 2,2 kW

Documentos disponíveis (exemplos)

• Data sheet Integral IN 2040 XTW (English)
• Integral XT New Generation – Brochure (English)
• Integral IN – Natural refrigerant / CO2 operating instructions (English)
• Integral – Operating instructions (F-Gas / general) (English)

Especificações técnicas

• Marca: LAUDA
• Modelo: Integral IN 2040 XTW
• Part no.: L004065
• Intervalo de temperatura: -45 ... 200 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento máx.: 16 kW
• Consumo máx.: 18 kW
• Caudal de bomba máx.: 120 L/min
• Ligação entrada/saída: M38 x 1,5 / mangueira 1"
• Volume de enchimento: min. 10,5 L – máx. 30 L
• Água de arrefecimento: recomendada 15 °C, máx. 20 °C; caudal 45 L/min; pressão máx. 10 bar
• Dimensões (LxPxA): 760 x 650 x 1605 mm
• Peso: 454 kg
• Nível sonoro: 61 dB(A)
• Alimentação / ficha: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz – Cabo com ficha (IEC 60309, 5 polos, CEE, vermelho, 32 A)
