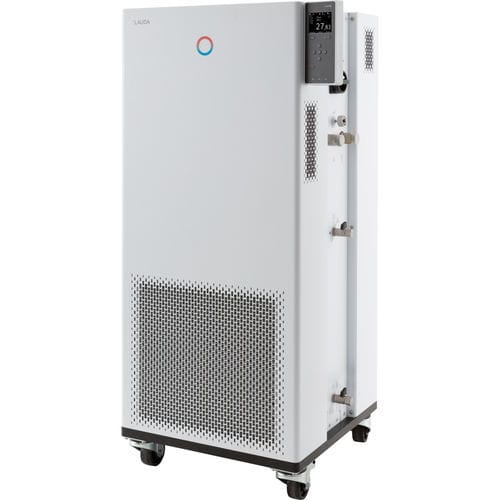

Termostato de processo Integral IN 550 XTW

com rodíziosdigitaleletrônico

Visão geral do produto
Operar o termostato de processo Integral através do ecrã TFT a cores no equipamento ou, opcionalmente, através de uma unidade de operação tátil externa com funções ampliadas. A unidade integra um termostato de processo, um sistema de refrigeração interno e uma bomba de pressão potente para controlo dinâmico da temperatura em circuitos externos. Suporta gestão de líquidos de transferência de calor, sensores de aviso de gás certificados ATEX e interfaces de rede para operação e monitorização remota.

Características

• Termostato de processo com sistema de refrigeração integrado para controlo dinâmico da temperatura de circuitos externos
• Gestão de líquidos de transferência de calor com propriedades armazenadas
• Sensores de aviso de gás certificados ATEX com função de aviso e corte e interface de estado externa para sistemas de segurança de nível superior
• Função Self-adapt para determinação de parâmetros de controlo
• LAUDA Variopump (bomba de pressão) com 8 níveis de saída selecionáveis ou controlo da pressão de saída
• Indicação de avaria remota através de contacto flutuante
• Servidor web integrado para operação baseada em navegador (PC, tablet, smartphone) com autenticação e encriptação
• Volume interno muito pequeno e grande vaso de expansão não termostatado (sistema de camada de fluido frio)
• Utiliza refrigerantes naturais
• Ecrã TFT a cores com indicação de valores reais e de consigna e representação gráfica do perfil de temperatura
• Entrada fácil via cursor e teclas soft; tecla Tmax adicional para proteção contra sobretemperatura
• Função de paragem rápida através de botão preto e contactos para libertação remota
• Sistema PowerAdapt para utilizar a máxima quantidade de calor permitida pela alimentação
• Interfaces USB e Ethernet de série; opção para até 2 interfaces adicionais (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Bypass integrado e ajustável
• SmartCool: gestão digital do arrefecimento com controlo liga/desliga do compressor para poupança de energia
• Navegação de menu em texto claro em seis línguas (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant para diagnóstico do sistema
• Controlador contínuo totalmente eletrónico com ação PID para controlo interno e externo
• Proteção por baixo nível e proteção contra sobretemperatura ajustável com alarme acústico para fluidos inflamáveis e não inflamáveis
• Porta para Pt100 externo integrado; segundo Pt100 externo possível via módulo de interface
• Programador com 150 segmentos temperatura/tempo configuráveis em 5 programas
• Visualização digital da pressão da bomba
• Arrefecimento do condensador: água

Faixa de trabalho

• Temp. de trabalho min.: -50 °C
• Temp. de trabalho max.: 220 °C
• Estabilidade de temperatura: 0.05 ± K

Dados técnicos (segundo DIN 12876)

• Faixa de temperatura de trabalho: -50 ... 220 °C
• Faixa de temperatura ambiente: 5 ... 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento máx.: 8 kW
• Consumo elétrico máx.: 10.5 kW
• Consumo de corrente: 16 A
• Pressão de descarga máx.: 3.1 bar
• Vazão da bomba máx.: 65 L/min
• Rosca conexão entrada/saída (externa): M30 x 1.5
• Tamanho da mangueira entrada/saída: 3/4"
• Volume de enchimento min.: 4.8 L
• Volume de enchimento máx.: 17.2 L
• Rosca conexão água de refrigeração (externa): 3/4"
• Temperatura recomendada da água de refrigeração: 15 °C
• Temperatura máxima da água de refrigeração: 30 °C
• Vazão de água de refrigeração: 8 L/min
• Diferença de pressão mínima água de refrigeração: 0.8 bar
• Pressão máxima água de refrigeração: 10 bar
• Dimensões (LxPxA): 560 x 550 x 1325 mm
• Peso: 181 kg
• Nível de ruído: 60 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz
• Fiche de alimentação: Cabo de alimentação com ficha (IEC 60309, 5 pinos, CEE, vermelho, 16 A)

Capacidade de refrigeração (50 Hz) — tabela

• 200 °C | 8 | Óleo térmico | 5.8 kW
• 100 °C | 8 | Óleo térmico | 5.8 kW
• 20 °C | 8 | Etanol | 5.8 kW
• 10 °C | 8 | Etanol | 5.8 kW
• 0 °C | 8 | Etanol | 5.4 kW
• -10 °C | 8 | Etanol | 4 kW
• -20 °C | 4 | Etanol | 2.8 kW
• -30 °C | 4 | Etanol | 1.7 kW
• -40 °C | 4 | Etanol | 0.75 kW
• -50 °C | 2 | Etanol | 0.35 kW

Número da peça
Part no.: L004070

Downloads e documentação
Folha de dados específica do produto, brochuras Integral XT e instruções de funcionamento disponíveis (datasheet, brochures, operating instructions).

Características / especificações técnicas

• Modelo: Integral IN 550 XTW
• Tipo de aparelho: Termostato de processo com refrigeração integrada
• Faixa de temperatura de trabalho: -50 ... 220 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento: até 8 kW
• Consumo máx.: 10.5 kW
• Vazão máxima da bomba: 65 L/min
• Volume de enchimento: 4.8 L (min) – 17.2 L (max)
• Tipo de refrigeração: refrigeração integrada, condensador refrigerado por água
• Interfaces: USB, Ethernet (padrão); opcional RS232/485, Profibus, analógico, contacto, EtherCAT
• Segurança: sensores de aviso de gás certificados ATEX; proteção por baixo nível e proteção contra sobretemperatura ajustável com alarme acústico
• Controlo: TFT a cores, controlador PID, programador (150 segmentos / 5 programas)
• Dimensões (LxPxA): 560 x 550 x 1325 mm
• Peso: 181 kg
• Nível de ruído: 60 dB(A)
• Alimentação / ficha (exemplo mostrado): 400 V; 3/PE; 50 Hz — Cabo de alimentação com ficha (IEC 60309, 5 pinos, CEE, vermelho, 16 A)
