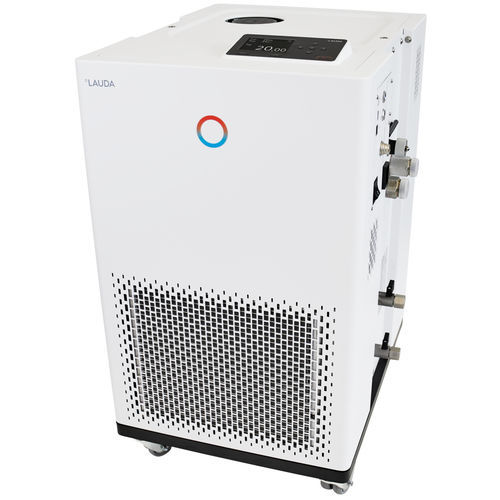

Termostato de processo Integral IN 150 XT

com rodíziosdigitaleletrônico

Visão geral
Opere o termostato de processo Integral IN 150 XT através do ecrã TFT a cores do equipamento ou, opcionalmente, por uma unidade de controlo táctil. A unidade integra arrefecimento, controlo de bomba e funções de rede para aplicações industriais de controlo de temperatura.

Características

• Termostato de processo com sistema de arrefecimento integrado para controlo dinâmico de temperatura em circuitos externos
• Gestão de meios de transferência de calor com dados de material armazenados
• Controlador contínuo totalmente electrónico com acção PID para controlo interno e externo
• Protecção por nível baixo e protecção contra sobretemperatura ajustável com alarme acústico, adequada para líquidos inflamáveis e não inflamáveis
• Porta integrada para Pt100 externo; segundo Pt100 externo possível via módulo de interface
• Desvio (bypass) ajustável com limitador
• Volume interno muito pequeno e grande vaso de expansão não termostatizado (sistema de sobreposição de fluido frio)
• Condensador refrigerado a ar
• Ecrã TFT a cores para visualização simultânea do valor real e do valor definido e representação gráfica do perfil de temperatura
• Entrada via cursor e teclas soft; tecla Tmax para sobretemperatura
• Função de auto-adaptação para determinação automática de parâmetros de controlo
• Bomba LAUDA Variopump (bomba de pressão) com 8 níveis seleccionáveis ou controlo da pressão de saída
• Indicação remota de avaria por contacto flutuante
• Programador com 150 segmentos temperatura/tempo distribuíveis por até 5 programas
• Serviço Web integrado para operação baseada em browser (PC/tablet/smartphone) com autenticação e encriptação
• Compatível com refrigerantes tradicionais (HFC) conforme o Regulamento (UE) 573/2024
• Navegação em texto claro e idiomas seleccionáveis (DE, EN, FR, ES, IT, RU)
• Assistente SelfCheck para diagnóstico do sistema
• Sistema PowerAdapt para optimizar a potência de aquecimento disponível
• Interfaces USB e Ethernet de série; expansível com até 2 módulos de interface adicionais (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Exibição digital da pressão da bomba e SmartCool para gestão energética do arrefecimento

Faixa de trabalho
Temperatura mínima de trabalho: -45 °C
Temperatura máxima de trabalho: 220 °C
Estabilidade de temperatura: 0.05 ± K

Capacidade de refrigeração (50 Hz)
200 °C | Nível bomba 8 | Óleo térmico | 1.5 kW
100 °C | Nível bomba 8 | Óleo térmico | 1.5 kW
20 °C | Nível bomba 8 | Etanol | 1.5 kW
10 °C | Nível bomba 8 | Etanol | 1.5 kW
0 °C | Nível bomba 8 | Etanol | 1.3 kW
-10 °C | Nível bomba 8 | Etanol | 1.0 kW
-20 °C | Nível bomba 4 | Etanol | 0.7 kW
-30 °C | Nível bomba 4 | Etanol | 0.3 kW
-40 °C | Nível bomba 4 | Etanol | 0.06 kW
-45 °C | Nível bomba 2 | Etanol | 0.02 kW

Dados técnicos

• Modelo: Integral IN 150 XT
• Intervalo de temperatura de trabalho: -45 ... 220 °C
• Intervalo de temperatura ambiente: 5 ... 40 °C
• Estabilidade de temperatura: 0.05 ± K
• Potência de aquecimento máx.: 3.5 kW
• Consumo de energia máx.: 3.7 kW
• Consumo de corrente: 16 A
• Pressão máxima de descarga: 3,1 bar
• Vazão máxima de bomba (pressão): 65 L/min
• Rosca de ligação entrada/saída (exterior): M30 x 1,5
• Tamanho da mangueira entrada/saída: 3/4"
• Volume de enchimento min./máx.: 2.5 L / 8.7 L
• Dimensões (L x P x A): 430 x 550 x 760 mm
• Peso: 106 kg
• Nível de ruído: 60 dB(A)
• Alimentação (variante mostrada): 230 V; 50 Hz
• Plugue (variante mostrada): Cabo de alimentação com plugue angular (CEE7/7)
• Referência do produto: L002673
