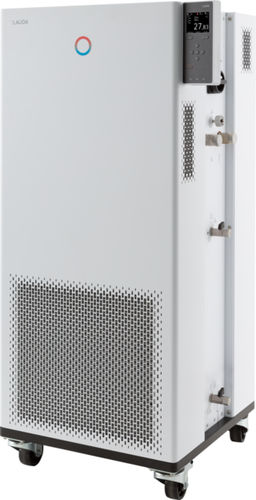

Termostato de processo Integral IN 530 TW

de pisodigitaleletrônico

Descrição do produto O Integral IN 530 TW é um termostato de processo com refrigeração integrada, concebido para controlo dinâmico de temperatura em circuitos externos. Possui interfaces modulares e funções avançadas de controlo, suportando ampla faixa de trabalho e vários meios de temperação.

Principais características

• Termostato de processo com sistema de refrigeração integrado e bomba de pressão potente
• Perfis de fluido armazenados para gestão de líquidos de transferência de calor
• Controlador contínuo totalmente eletrônico com ação PID para controlo interno e externo
• Proteção ajustável por baixo nível e sobretemperatura com alarme acústico
• Porta para Pt100 externo; segundo Pt100 externo possível via módulo de interface
• Programador: 150 segmentos temperatura/tempo divididos em até 5 programas
• Servidor web integrado para operação por browser (PC, tablet, smartphone) com autenticação e encriptação
• Conformidade com o regulamento F‑gases (UE) 573/2024 usando HFCs permitidos
• Visor TFT colorido exibindo valores reais e de consigna com perfil de temperatura gráfico
• Entrada por cursor e teclas soft; tecla Tmax para proteção por sobretemperatura
• Função Self-adapt para determinação automática de parâmetros de controlo
• Indicação remota de avaria por contacto flutuante e bypass ajustável para limitação de pressão
• SmartCool para gestão digital de refrigeração com arranque/paragem do compressor
• Navegação em texto claro em seis idiomas selecionáveis (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant para diagnóstico do sistema e PowerAdapt para uso ótimo da potência
• USB e Ethernet de série; expansível com até 2 módulos de interface (RS232/485, Profibus, analógico, contacto, EtherCAT)
• Visualização digital da pressão da bomba e condensador refrigerado a água

Faixa de trabalho

• Temperatura mínima de trabalho: -32 °C
• Temperatura máxima de trabalho: 120 °C
• Estabilidade de temperatura: ±0,05 K

Capacidade de refrigeração

• 100 °C | Óleo térmico | 6 kW (50/60 Hz)
• 20 °C | Etanol | 6 kW (50/60 Hz)
• 10 °C | Etanol | 5,5 kW (50/60 Hz)
• 0 °C | Etanol | 4,5 kW (50/60 Hz)
• -10 °C | Etanol | 3 kW (50/60 Hz)
• -20 °C | Etanol | 1,6 kW (50/60 Hz)
• -30 °C | Etanol | 0,7 kW (50/60 Hz)

Sistema de refrigeração / hidráulica

• Pressão máxima de descarga: 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Vazão máxima da bomba: 40 L/min (50 Hz); 65 L/min (60 Hz)
• Rosca de ligação entrada/saída (externa): G 3/4"
• Tamanho da mangueira entrada/saída: 3/4"
• Volume mínimo de enchimento: 7,2 L
• Volume máximo de enchimento: 20,5 L

Especificações técnicas

• Faixa de temperatura de trabalho: -32 … 120 °C
• Faixa de temperatura ambiente: 5 … 40 °C
• Estabilidade de temperatura: ±0,05 K
• Potência máxima de aquecimento: 8 kW
• Consumo elétrico máximo: 11 kW
• Corrente: 16 A
• Rosca de ligação água de refrigeração (externa): 3/4"
• Temperatura recomendada da água de refrigeração: 15 °C (máx 30 °C)
• Vazão de água de refrigeração: 14,5 L/min
• Diferença de pressão água min.: 0,8 bar; máx: 10 bar
• Dimensões (L×P×A): 560 × 550 × 1325 mm
• Peso: 150 kg
• Nível de ruído: 62 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche de alimentação: IEC 60309, 5 polos, CEE, vermelho, 16 A

Ficha técnica & downloads A ficha técnica do Integral IN 530 TW está disponível na secção de downloads.
